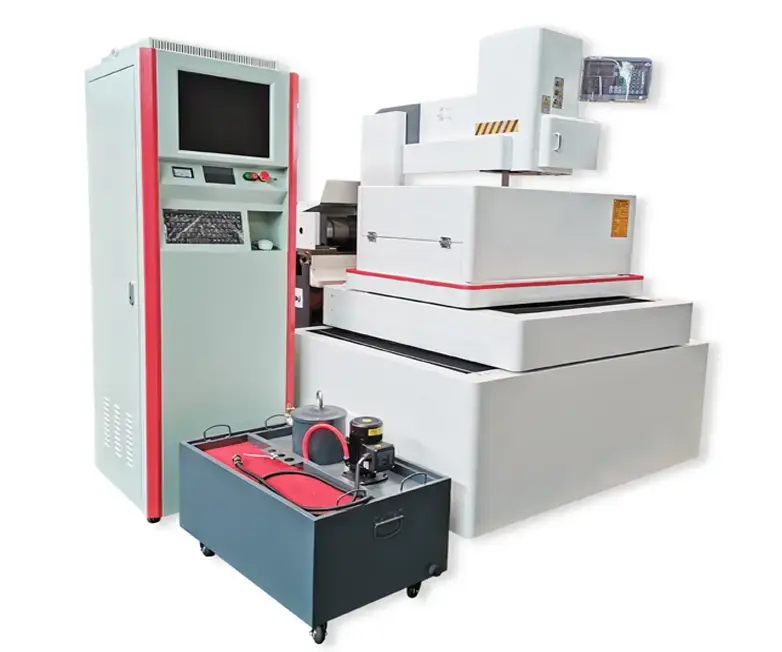

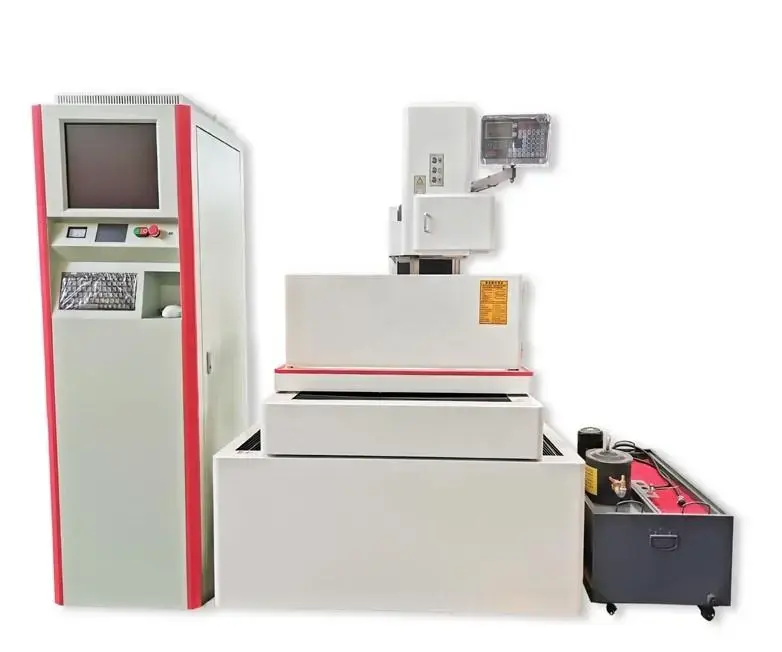

Электроэрозионный вырезной станок Realrez PRO 320-S (IPM 320S)
Максимальная толщина резания, мм
280
Стандартный угол наклона проволоки
±6°
Максимальная скорость резания, мм2/мин
220
Описание
Электроэрозионный вырезной станок Realrez позволяет создавать различные штампы, пресс-формы, инструмент, оснастку, шестерни, звездочки, муфты, шлицевые и шпоночные пазы, фрезы и другие детали машин, которые имеют 2D и 3D формы или компоненты. Кроме того, станок способен выполнять мелкую механическую обработку, канавки неправильной формы, или обработку стандартных дефектов деталей, широко используемых в электрике, легкой промышленности, военной промышленности и так далее.
Станок позволяет обрабатывать обычную, закалённую и нержавеющую стали, цветные металлы, в том числе алюминий и титан, графит, магниты, полупроводящий материал или драгоценный металл. Основное условие для обрабатываемого материала – электропроводность, а твердость и вязкость материала практически не влияют на процесс обработки.
Станок поставляется с многопроходным процессором резки. После третьего вырезания возможно уменьшить шероховатость поверхности до 0,8 Ra.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА СТАНКА:

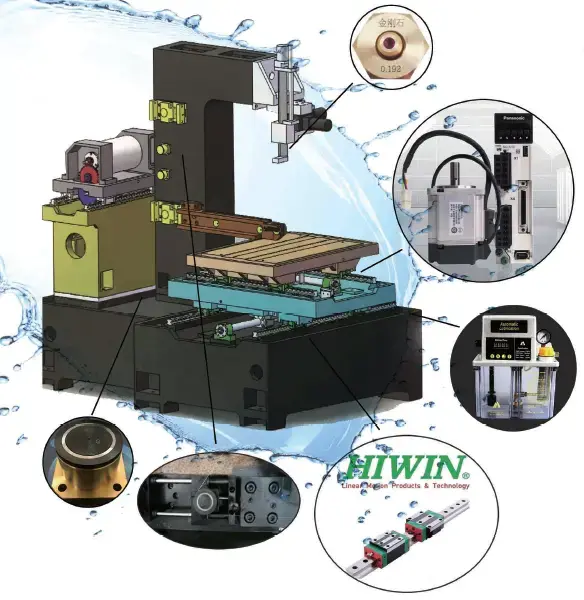

- Непосредственное соединение серводвигателя и ШВП
- Используются программное обеспечение AutoCut совместно с AutoCAD, соответственно поддержка форматов DXF и DWG.
- 15” LCD дисплей, удобный интерфейс на Windows XP, промышленная материнская плата и SSD диск
- Обмен данными через USB, RS-232, Ethernet
- Максимальная скорость резки до 15000 мм2 / мин
- Система автоматического натяжения проволоки в двух направлениях
- Усовершенствованное металлическое водяное крыло уменьшает разбрызгивание режущей жидкости
- Станина IronCast HT250 с двойной термообработкой, высокая жесткость, сохраняется в течение 15-20 лет.
- Датчики Delixi, известный китайский бренд, разработаны специально для электроэрозионного станка.
- Возможность в автоматическом режиме запоминать все параметры резки для различных материалов и толщины, простота работы даже для новых пользователей.
БАЗОВАЯ КОМПЛЕКТАЦИЯ ВКЛЮЧАЕТ:
- Современная модель ЧПУ контроллера
- ПК с предустановленными программами AutoCAD и AutoCut
- Насосная станция, насос СОЖ высокого давления
- Пульт управления станком для простого операционирования
- Преобразователь для стабильного электрического разряда, ролики, токосъемники
- Автоматическая централизованная система смазки
- Система автонатяжения проволоки
- Сервопривод японской фирмы Panasonic
- Привод двигателя по оси Z вверх и вниз
- Многофункциональные, среднескоростные функции резки
- Комплект инструмента и оснастки
- Инструкция на русском языке
РАСШИРЕННАЯ КОМПЛЕКТАЦИЯ МОЖЕТ ВКЛЮЧАТЬ:
- Приспособление для резки алюминия.
- Проволока молибденовая 2000 м., толщина 0,18 мм.
ПУСКОНАЛАДОЧНЫЕ РАБОТЫ И ОБУЧЕНИЕ - БЕСПЛАТНО!
Электроэрозионный вырезной станок Realrez позволяет создавать различные штампы, пресс-формы, инструмент, оснастку, шестерни, звездочки, муфты, шлицевые и шпоночные пазы, фрезы и другие детали машин, которые имеют 2D и 3D формы или компоненты. Кроме того, станок способен выполнять мелкую механическую обработку, канавки неправильной формы, или обработку стандартных дефектов деталей, широко используемых в электрике, легкой промышленности, военной промышленности и так далее.
Станок позволяет обрабатывать обычную, закалённую и нержавеющую стали, цветные металлы, в том числе алюминий и титан, графит, магниты, полупроводящий материал или драгоценный металл. Основное условие для обрабатываемого материала – электропроводность, а твердость и вязкость материала практически не влияют на процесс обработки.
Станок поставляется с многопроходным процессором резки. После третьего вырезания возможно уменьшить шероховатость поверхности до 0,8 Ra.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА СТАНКА:
- Непосредственное соединение серводвигателя и ШВП
- Используются программное обеспечение AutoCut совместно с AutoCAD, соответственно поддержка форматов DXF и DWG.
- 15” LCD дисплей, удобный интерфейс на Windows XP, промышленная материнская плата и SSD диск
- Обмен данными через USB, RS-232, Ethernet
- Максимальная скорость резки до 15000 мм2 / мин
- Система автоматического натяжения проволоки в двух направлениях
- Усовершенствованное металлическое водяное крыло уменьшает разбрызгивание режущей жидкости
- Станина IronCast HT250 с двойной термообработкой, высокая жесткость, сохраняется в течение 15-20 лет.
- Датчики Delixi, известный китайский бренд, разработаны специально для электроэрозионного станка.
- Возможность в автоматическом режиме запоминать все параметры резки для различных материалов и толщины, простота работы даже для новых пользователей.
БАЗОВАЯ КОМПЛЕКТАЦИЯ ВКЛЮЧАЕТ:
- Современная модель ЧПУ контроллера
- ПК с предустановленными программами AutoCAD и AutoCut
- Насосная станция, насос СОЖ высокого давления
- Пульт управления станком для простого операционирования
- Преобразователь для стабильного электрического разряда, ролики, токосъемники
- Автоматическая централизованная система смазки
- Система автонатяжения проволоки
- Сервопривод японской фирмы Panasonic
- Привод двигателя по оси Z вверх и вниз
- Многофункциональные, среднескоростные функции резки
- Комплект инструмента и оснастки
- Инструкция на русском языке
РАСШИРЕННАЯ КОМПЛЕКТАЦИЯ МОЖЕТ ВКЛЮЧАТЬ:
- Приспособление для резки алюминия.
- Проволока молибденовая 2000 м., толщина 0,18 мм.
ПУСКОНАЛАДОЧНЫЕ РАБОТЫ И ОБУЧЕНИЕ - БЕСПЛАТНО!
Характеристики
Технические характеристики
Максимальная толщина резания, мм
280
Стандартный угол наклона проволоки
±6°
Максимальная скорость резания, мм2/мин
220
Лучшая шероховатость поверхности при резании, ra
0.8
Диаметр проволоки, мм
0.12-0.2
Максимальная нагрузка на стол, кг
800
Точность обработки, мм
0.005
Тип двигателя перемотки проволоки
Многофазный
Скорость проволоки, м/с
11.5 (регулируемая)
Источник питания
50 Гц, 380 В
Максимальный ток, а
12
Рабочая жидкость
Эмульсия мыла, Эмульгированное масло + очищенная вода
Приводной двигатель
Серводвигатель Panasonic
Швп
NMC
Двигатель барабана
Shanghai GW
Шкив
Black Diamond
Подшипник шкива
NSK
Водяное сопло
Rubine Diamond
Линейные направляющие рабочего стола
Taiwan HIWIN
Подшипники рабочего стола
NSK / NTN
Размер рабочего стола, мм
460*740
Перемещение рабочего стола X-Y, мм
320*400
Импульс перемещения рабочего стола, мм
0.001
Габаритные размеры
Вес станка, кг
1650
Габариты, мм
1700*1250*2150
Технические характеристики
Максимальная толщина резания, мм
280
Стандартный угол наклона проволоки
±6°
Максимальная скорость резания, мм2/мин
220
Лучшая шероховатость поверхности при резании, ra
0.8
Диаметр проволоки, мм
0.12-0.2
Максимальная нагрузка на стол, кг
800
Точность обработки, мм
0.005
Тип двигателя перемотки проволоки
Многофазный
Скорость проволоки, м/с
11.5 (регулируемая)
Источник питания
50 Гц, 380 В
Максимальный ток, а
12
Рабочая жидкость
Эмульсия мыла, Эмульгированное масло + очищенная вода
Приводной двигатель
Серводвигатель Panasonic
Швп
NMC
Двигатель барабана
Shanghai GW
Шкив
Black Diamond
Подшипник шкива
NSK
Водяное сопло
Rubine Diamond
Линейные направляющие рабочего стола
Taiwan HIWIN
Подшипники рабочего стола
NSK / NTN
Размер рабочего стола, мм
460*740
Перемещение рабочего стола X-Y, мм
320*400
Импульс перемещения рабочего стола, мм
0.001
Габаритные размеры
Вес станка, кг
1650
Габариты, мм
1700*1250*2150
Консультация
Не уверены, какое оборудование лучше всего всего для вас подойдёт?
Наши специалисты готовы помочь вам выбрать оптимальное решение. Оставьте заявку на консультацию, и мы поможем вам сделать правильный выбор для ваших задач.
Стоимость
Под заказ
