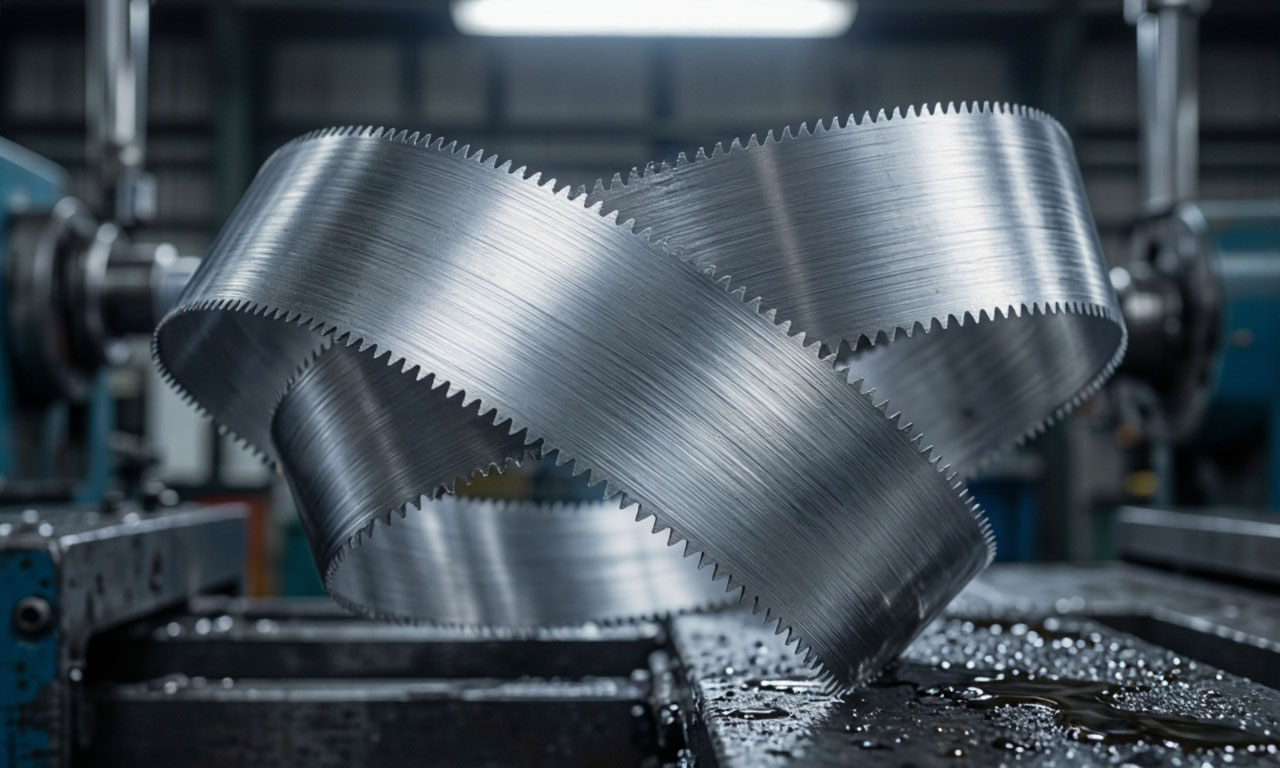

Ленточное полотно: полное руководство по выбору размера, шага зубьев и материала



Ленточная пила является основным рабочим органом любого ленточнопильного станка, пилорамы или вертикального оборудования. Именно от качества и правильного подбора этого расходного элемента напрямую зависит производительность цеха, чистота реза и себестоимость обработки заготовок. Многие операторы сталкиваются с ситуацией, когда рвется ленточная пила или ленточная пила уводит полотно в сторону, что приводит к браку и простоям. Часто причина кроется не в дефекте самого изделия, а в несоответствии его геометрии или материала решаемой задаче. Грамотный подбор ленточных полотен позволяет избежать аварийных остановок и продлить срок службы оборудования.



Чтобы понимать, как выбрать ленточное полотно, необходимо разобраться в комплексе технических параметров. Ключевыми характеристиками являются материал основы и режущей кромки, геометрические размеры (длина, ширина, толщина), шаг и форма зуба, а также качество сварного шва. Каждый из этих параметров влияет на поведение инструмента в зоне резания. Например, ширина полотна ленточной пилы определяет устойчивость при прямолинейном распиле, а шаг ленточного полотна отвечает за эффективность удаления стружки и отсутствие вибраций. Игнорирование даже одного параметра может свести на нет преимущества дорогого оборудования.

Материал и типы ленточных полотен

Первым критерием классификации является материал ленточного полотна. От него зависит, с какими заготовками сможет эффективно работать инструмент. В промышленной металлообработке стандартом де-факто являются биметаллические пилы. Они сочетают гибкую основу из пружинной стали и твердую режущую кромку из быстрорежущей стали (обычно M42 или M51). Такая конструкция обеспечивает баланс между прочностью на разрыв и износостойкостью зубьев. Биметаллические ленточные пилы BLOMATEK M42 отлично подходят для конструкционных и легированных сталей, чугуна и цветных металлов. Для более сложных задач, таких как резка жаропрочных сплавов или титана, рекомендуется использовать полотна серии M51 или переходить на твердосплавные решения.

Твердосплавные ленточные пилы оснащены напайками из карбида вольфрама на каждом зубе. Это самый дорогой, но и самый долговечный вид оснастки для труднообрабатываемых материалов. Твердосплав выдерживает высокие температуры и абразивный износ, позволяя работать на повышенных скоростях там, где биметалл быстро выйдет из строя. Однако такие пилы требуют идеальной настройки станка и жесткой фиксации заготовки, так как они менее пластичны.

Для деревообработки используются специализированные инструменты. Ленточные полотна по дереву, применение которых охватывает распиловку бруса, доски и фигурную резку, изготавливаются из углеродистой стали с закаленной режущей кромкой. Здесь важна не столько твердость, сколько упругость и способность зуба эффективно выбрасывать крупные опилки. Если вас интересует, ленточное полотно по дереву какое лучше, то ответ зависит от породы древесины и типа станка. Для пилорам обычно выбирают полотна с крупным шагом и усиленной спинкой, а для столярных работ — с более мелким зубом для чистого реза. Также существуют специализированные пилы для бетона и газобетона, имеющие особую геометрию зуба и покрытие для работы с абразивными материалами.

Геометрия: длина, ширина и толщина

Геометрические параметры — это фундамент совместимости полотна со станком. Длина ленточного полотна должна точно соответствовать паспортным данным оборудования. Ошибка даже в несколько миллиметров сделает невозможной правильную натяжку или приведет к соскальзыванию. Ленточная пила, длина полотна которой не совпадает с расчетной, не сможет корректно пройти через систему направляющих и шкивов. При заказе всегда уточняйте размеры полотна ленточной пилы у производителя станка или в технической документации.

Ширина ленточного полотна выбирается исходя из минимального радиуса реза (для фигурной обработки) и требуемой устойчивости (для прямолинейного). Чем шире лента, тем меньше вероятность того, что ленточная пила уводит полотно в сторону при резке толстых заготовок.

Однако слишком широкая лента на малых шкивах будет испытывать чрезмерные напряжения на изгиб, что сократит ее ресурс. Ширина ленточных полотен по дереву часто больше, чем для металла, из-за специфики нагрузок и необходимости отвода большого объема стружки.

Толщина ленточного полотна также играет важную роль. Более толстая лента жестче и лучше держит линию реза, но требует большего усилия для изгиба на шкивах. Толщина полотна ленточной пилы должна быть согласована с диаметром ведущих колес станка. Использование слишком толстого полотна на станке с малым диаметром шкивов неизбежно приведет к усталостному разрушению основы. Всегда сверяйте характеристики ленточного полотна с возможностями вашего оборудования перед покупкой.

Шаг зуба и заточка: ключ к качественному резу

Шаг ленточного полотна (или TPI — teeth per inch) — это расстояние между вершинами соседних зубьев. Правильный шаг полотен ленточных пил критически важен для предотвращения вибраций и обеспечения плавности хода. Золотое правило гласит: в зоне контакта с материалом одновременно должно находиться минимум три зуба. Если зубов слишком мало, полотно будет «бить» и быстро сломается; если слишком много — межзубные впадины забьются стружкой, что приведет к перегреву и обрыву. Шаг полотна ленточной пилы по металлу подбирается строго по таблице в зависимости от толщины стенки трубы или диаметра прутка.

Заточка ленточного полотна определяет агрессивность и чистоту реза. Угол передней грани, высота зуба и форма спинки влияют на усилие подачи и отвод тепла. Для разных материалов требуются разные профили заточки. Универсальный профиль подходит для смешанных партий, но для специфических задач (например, резка тонкостенных труб или вязких цветных металлов) лучше использовать специализированную геометрию. Со временем режущая кромка изнашивается, и возникает вопрос, как заточить ленточное полотно. Профессиональная заточка восстанавливает геометрию зуба и продлевает жизнь инструменту, но требует специального оборудования и квалификации. Самостоятельная попытка заточить пилу без навыков чаще всего приводит к порче дорогостоящего расходника.

Не менее важен развод зубьев. Он необходим для создания пропила шириной больше толщины полотна, чтобы избежать зажима. Существует несколько типов разводки: стандартная, волновая и специальная. Как развести ленточное полотно правильно? Волновая разводка, например, создает множество микро-пропилов, что идеально для тонкостенных труб и профилей, предотвращая застревание зуба. Стандартная разводка подходит для сплошного проката. Неправильный или изношенный развод — частая причина, почему рвется ленточная пила или ухудшается качество поверхности реза. Восстановить правильный развод можно только на специальном станке для правки зубьев.

Эксплуатация: натяжение, сварка и хранение

Правильное натяжение ленточного полотна — основа стабильной работы. Слишком слабая натяжка вызывает проскальзывание, биение и быстрый износ зубьев. Чрезмерное натяжение ленточного полотна приводит к растяжению основы и ускоренному усталостному разрушению. Как натягивать полотно ленточной пилы? Используйте динамометрический ключ или встроенный тензодатчик (если есть), ориентируясь на рекомендации производителя полотна для конкретного материала. Регулировка полотна ленточной пилы должна проводиться регулярно, так как в процессе работы лента может слегка вытягиваться.

Особое внимание уделяется месту стыка. Сварка пильного полотна для ленточной пилы — это технологический процесс, требующий высокой точности. Качественная сварка полотен ленточных пил методом оплавления обеспечивает прочность стыка, сопоставимую с целостным металлом. Плохой шов — это слабое звено, которое первым выходит из строя. Если вы заказываете пилы под свой станок, убедитесь, что поставщик использует современное оборудование для стыковой сварки и последующей термообработки шва.

Хранение и транспортировка также влияют на долговечность. Небрежное обращение может привести к заломам и трещинам еще до начала эксплуатации.

Многие новички спрашивают, как сложить ленточное полотно безопасно. Правильная техника («восьмерка») позволяет компактно разместить длинную ленту без перегибов.

Как свернуть ленточное полотно: наденьте перчатки, возьмите ленту двумя руками, скрутите ее в три петли, придерживая края, чтобы избежать самопроизвольного распрямления.

Как поменять полотно на ленточной пиле безопасно? Всегда соблюдайте технику безопасности, отключайте станок от сети и используйте защитные очки и перчатки.

Диагностика неисправностей и ремонт

Даже при идеальном подборе могут возникать проблемы. Понимание симптомов помогает быстро устранить причину. Если ленточная пила слетает полотно со шкивов, проверьте состояние бандажа колес, параллельность осей и правильность натяжения. Также причиной может быть износ направляющих роликов или подшипников. Если ленточная пила уводит полотно в сторону во время реза, возможно, затупился зуб, нарушен развод, или заготовка плохо закреплена. Иногда проблема кроется в неправильной скорости подачи или отсутствии СОЖ.

Когда рвется ленточная пила, важно проанализировать место и характер разрыва. Разрыв по шву указывает на проблему со сваркой или термообработкой. Усталостная трещина от спинки к зубу говорит о превышении допустимого напряжения (перетяжка, малый диаметр шкива). Выламывание зубьев свидетельствует о неправильном шаге, слишком высокой скорости подачи или наличии твердых включений в материале. Знание того, почему рвутся ленточные пилы, позволяет предотвратить повторение ситуации.

Отдельно стоит рассмотреть проблемы на лесопильном производстве. Причины, по которым рвутся ленточные пилы на пилораме, часто связаны с качеством сырья (сучки, камни, грязь), нестабильным напряжением сети или износом узлов самой рамы. Причины могут быть комплексными: сочетание плохой заточки, неверной разводки и нарушения режимов резания. Регулярный осмотр оборудования и своевременный ремонт ленточного полотна (правка, заточка, переварка) экономят значительные средства. Помните, что замена полотна ленточного должна производиться своевременно, не дожидаясь полного отказа инструмента. Плановая замена полотна на ленточной пиле дешевле, чем простой линии и брак продукции.

Маркировка и финальный чек-лист перед покупкой

При заказе всегда обращайте внимание на маркировку ленточного полотна. Она содержит информацию о производителе, типе стали, шаге зуба, ширине и толщине. Расшифровка маркировки помогает убедиться, что вы получаете именно тот продукт, который заказывали. Отсутствие четкой маркировки может быть признаком контрафактной продукции низкого качества.

Перед тем как выбирать конкретную модель, пройдитесь по чек-листу:

Совпадает ли длина полотна ленточной пилы по дереву или металлу с требованиями станка?

Соответствует ли шаг ленточного полотна толщине нарезаемого материала (правило 3-х зубьев)?

Подходит ли ширина ленточного полотна для планируемых операций (прямой/фигурный рез)?

Выбран ли правильный материал ленточного полотна (биметалл, твердосплав, карбон) для вашей заготовки?

Учтена ли необходимая скорость ленточного полотна для данного типа материала?

Проверена ли квалификация поставщика в части сварки и заточки?

Грамотный подбор ленточных полотен — это не просто покупка расходника, а инвестиция в эффективность производства. Используя качественные пилы BLOMATEK (M42, M51, Carbide, Carbon, Beton) и соблюдая правила эксплуатации, вы обеспечите стабильное качество реза и минимизируете затраты на обслуживание оборудования. Если у вас остались сомнения, какое ленточное полотно выбрать для ваших специфических задач, проконсультируйтесь с техническими специалистами. Они помогут учесть все нюансы и подобрать оптимальное решение, которое будет работать надежно и долго.

Станки

Как выбрать ленточнопильный станок для производства: полное руководство и обзор типов



Чтобы выбирать оборудование осознанно, необходим подробный и честный обзор рынка металлообработки. Ленточный станок — это фундаментальная основа любого современного цеха. Именно ленточная пила позволяет быстро и точно резать металл или дерево, экономя время и материалы. Решая, какую ленточную пилу приобретать для своих задач, важно трезво оценить объемы производства, типы заготовок и доступный бюджет.

Прежде чем перейти к деталям, стоит понять базовые принципы работы оборудования. Двигатель через ременную передачу или редуктор вращает ведущий шкив, который приводит в движение бесконечное пильное полотно. Скорость ленточной пилы регулируется в зависимости от твердости материала. Оператору не нужно удерживать заготовку руками, что хорошо сказывается на безопасности труда и точности реза.

Какие бывают ленточные пилы и типы оборудования



Типы ленточнопильных станков делятся на три основные категории в зависимости от степени автоматизации. Ленточнопильные станки, обзор которых мы проводим, имеют свои особенности:



• Ручные. Оператор самостоятельно опускает пильную раму. Это простой и дешевый вариант для мелких мастерских.
• Полуавтоматические. После зажима заготовки станок сам выполняет цикл резки и поднимает раму. Это хороший баланс цены и производительности.
• Автоматические. Оборудование с ЧПУ, которое само подает материал, режет его и отводит готовую деталь.

Виды ленточных станков также различаются по ориентации рамы: существуют горизонтальные и вертикальные модели. Вертикальный тип часто используется для фигурного реза, тогда как горизонтальный идеален для массового раскроя прутка или трубы.

Какое полотно выбрать для ленточной пилы: ключевые параметры

Успех резки на 80% зависит от оснастки. Правильный выбор полотна для ленточнопильного станка требует понимания нескольких критериев. В первую очередь смотрят на материал. Биметалл — гибкая основа из пружинной стали и режущая кромка из быстрорежущей стали — является оптимальным решением для большинства задач. Биметаллические пилы — это хороший выбор для 90% производственных нужд.

Важные характеристики полотна:

1. Заточка. Для металла применяют переменный шаг, чтобы гасить вибрации.
2. Угол. Обычно это 10–15 градусов для универсальных задач.
3. Развод. Переменный или волнообразный развод снижает трение.
4. Геометрия. Длина и ширина зависят от модели станка. Для тяжелых станков толщина может достигать нескольких миллиметров, но она всегда должна соответствовать диаметру шкивов.

Пильный инструмент со временем тупится, и его приходится точить. Однако некачественная заточка быстро выведет полотно из строя.

Ленточная пила по металлу или по дереву: в чем разница?

Универсальных решений почти не существует. Для обработки нержавейки или титана нужны твердосплавные полотна и низкая скорость резания. Если же вы обрабатываете древесину, ситуация иная.

Ленточная пила по дереву требует крупного зуба и высокой скорости. Обзор показывает, что такой инструмент часто используют на производствах окон или даже на небольших лесопилках, где классическая пилорама не справляется с чистотой реза.

Некоторые пытаются сделать ленточный станок своими руками или ищут инструкции по самостоятельному изготовлению. Однако для стабильного результата лучше купить заводское оборудование. Даже для частного использования, когда нужно оборудовать дом мастерской, заводской станок безопаснее и точнее самодельного.

Как настроить ленточный станок перед работой

Даже самое дорогое оборудование не будет работать хорошо, если его неправильно подготовить. Правильная настройка ленточного станка перед первой сменой требует соблюдения нескольких шагов.

Следуйте этому алгоритму:

• Проверьте натяжку ленточной пилорамы или станка по паспорту. Слабая натяжка ведет к уводу реза, чрезмерная — к обрыву.
• Настройте направляющие ролики так, чтобы они поддерживали полотно, но не терли его спинку.
• Определите подходящий СОЖ для ленточной пилы. Для алюминия и стали обязательна эмульсия, для чугуна иногда работают «на сухую».
• Проверьте уровень масла в редукторе ленточной пилы. Смазка должна быть в норме.
• Сделайте пробный рез, чтобы убрать заход на ленточнопильном станке (врезание зуба с ударом). Настройка ленточнопильного станка REALREZ или любого другого бренда выполняется строго по инструкции, со снижением скорости подачи в момент врезания.

Обзор решений и итоговые рекомендации

Подводя итог, выбор ленточнопильного станка для вашего бизнеса зависит от конкретных задач. Если объемы небольшие, подойдет полуавтомат. Для конвейера нужен автомат. Ленточные пилы по металлу должны соответствовать вашему материалу: биметалл для конструкционной стали, твердосплав для жаропрочных сплавов.

Не забывайте, что ленточнопильный станок по металлу требует регулярного обслуживания. Использование правильных расходников и своевременная замена масла в редукторе продлят жизнь оборудованию на годы.

Если вы сомневаетесь в выборе или вам нужна помощь с настройкой рольганга для безопасной подачи заготовок, обратитесь к специалистам. Профессиональная консультация поможет избежать ошибок и подобрать идеальный комплекс для вашего производства.

❓ Часто задаваемые вопросы (FAQ)

В: Как работает ленточнопильный станок?

О: Двигатель через ременную передачу или редуктор вращает ведущий шкив, который приводит в движение бесконечное пильное полотно. Скорость регулируется в зависимости от твердости материала.

В: Какие бывают ленточные пилы и типы оборудования?

О: Ленточнопильные станки делятся на три категории: ручные (оператор сам опускает раму), полуавтоматические (станок сам выполняет цикл после зажима) и автоматические (с ЧПУ, полностью автоматизированная подача и резка). Также различаются по ориентации: горизонтальные и вертикальные.

В: Полотно для ленточнопильного станка как выбрать правильно?

О: Обращайте внимание на материал (биметалл для 90% задач), заточку (переменный шаг для металла), угол (10-15°), развод (переменный или волнообразный) и геометрию (длина, ширина, толщина под ваш станок).

В: Из какой стали делают ленточные пилы?

О: Чаще всего это биметалл: гибкая основа из пружинной стали и режущая кромка из быстрорежущей стали (M42, M51). Для особо твердых материалов используют твердосплавные напайки.

В: Какая заточка для ленточной пилы лучше?

О: Для металла применяют переменный шаг зуба, чтобы гасить вибрации. Для дерева — постоянный шаг с крупным зубом.

В: Какой угол заточки ленточной пилы должен быть?

О: Обычно это 10–15 градусов для универсальных задач по металлу. Для мягких материалов угол может быть больше.

В: Какой развод ленточных пил встречается чаще?

О: Переменный или волнообразный развод снижает трение и предотвращает зажим полотна в материале.

В: Какой размер ленточных пил нужен?

О: Длина и ширина зависят от модели станка. Длина должна точно соответствовать расстоянию между шкивами.

В: Какой максимальной толщины бывает ленточная пила?

О: Для тяжелых станков толщина может достигать нескольких миллиметров, но она всегда должна соответствовать диаметру шкивов и мощности оборудования.

В: Ленточная пила по металлу, какую выбрать для нержавейки или титана?

О: Для резки нержавеющих и жаропрочных сталей, а также титана, категорически не рекомендуется использовать стандартный биметалл (он быстро перегреется и выйдет из строя из-за наклепа материала). Оптимальный выбор — твердосплавные ленточные пилы (например, серия BLOMATEK CARBIDE). Ключевые условия успешной резки: строгое соблюдение низкой скорости резания, обильная подача СОЖ для отвода тепла и правильный подбор шага зуба (в зоне реза всегда должно находиться не менее 3-х зубьев).

В: Ленточная пила по дереву, какую выбрать для столярки?

О: Нужен крупный зуб, высокая скорость и полотно с постоянным шагом. Подходит для чистого реза без сколов. Лучший выбор - вертикальные ленточнопильные станки моделей: REALREZ GB5325/33/50, REALREZ GB 5325/45/50.

Почему - вертикальная компоновка – это классика для деревообработки. Открытый стол позволяет легко подавать крупногабаритные заготовки (брус, мебельные щиты), выполнять не только прямолинейный, но и фигурный рез, а также делать радиусные пропилы. Это максимально закрывает потребности столярной мастерской.

Для черновой распиловки подойдут ручные универсальные станки моделей REALREZ MBS 712, REALREZ HBS 355, REALREZ G5013W (есть версии на 230В и 400В).

Эти станки компактны, имеют регулировку угла реза (до 45°–60°) и диаметр пиления до 230 мм. Они отлично справятся с задачей быстрой и грубой распиловки бруса или доски на заготовки нужной длины. Ширина полотна 27 мм обеспечивает хорошую устойчивость при прямом резе.

В: Как настроить ленточный станок или станок ленточных пил перед первой сменой?

О: Проверьте натяжку, настройте направляющие ролики, залейте СОЖ и масло в редуктор, сделайте пробный рез с пониженной скоростью подачи.

В: Какая должна быть натяжка ленточной пилорамы или станка по паспорту?

О: Точное значение указано в паспорте оборудования. Слабая натяжка ведет к уводу реза, чрезмерная — к обрыву полотна.

В: Какой СОЖ использовать для ленточной пилы?

О: Для алюминия и стали обязательна эмульсия, для чугуна иногда работают «на сухую». Конкретный тип зависит от материала.

В: Какое масло заливать в редуктор ленточной пилы?

О: Используйте масло, рекомендованное производителем станка. Обычно это индустриальное или трансмиссионное масло соответствующей вязкости.

В: Как настроить ленточнопильный станок REALREZ или любой другой бренд?

О: Строго по инструкции производителя, со снижением скорости подачи в момент врезания зуба в материал.

В: Какой ленточнопильный станок выбрать для вашего бизнеса?

О: Для небольших объемов — полуавтомат, для конвейерного производства — автомат с ЧПУ. Зависит от количества резов в смену и размеров заготовок.

В: Ленточные пилы по металлу, какие лучше?

О: Те, что соответствуют вашему материалу: биметалл для конструкционной стали, твердосплав для жаропрочных сплавов и нержавейки.

В: Какую ленточную пилу купить или как настроить ленточный станок для безопасной подачи заготовок?

О: Обратитесь к специалистам RosTools для профессиональной консультации по выбору оборудования и настройке вспомогательных систем (рольгангов, подающих механизмов).
