Оптоволоконный лазерный станок для резки труб и металла REALREZ OFL-P 3000

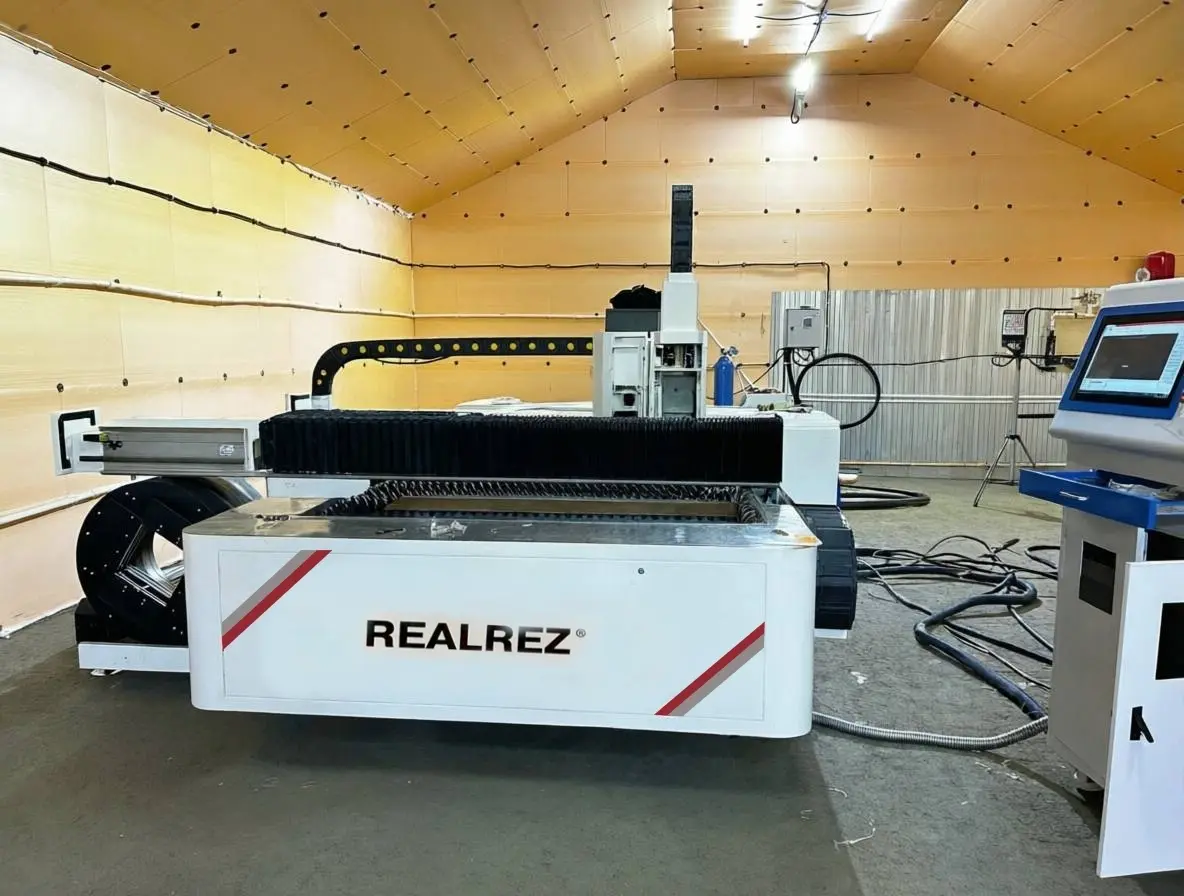

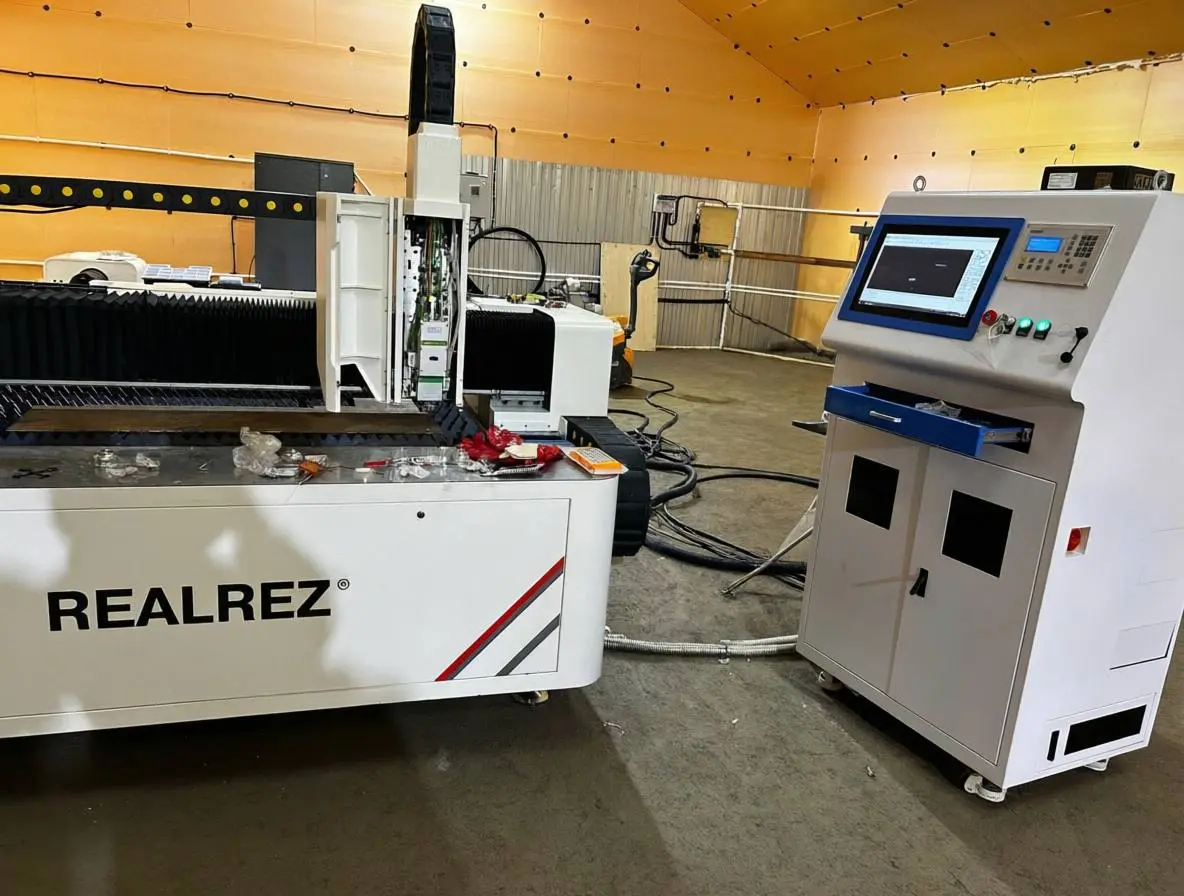

Оптоволоконный лазерный станок REALREZ MY OFL-P 3000 DE-M

REALREZ MY OFL-P 3000 версии DE-M — комбинированный ЧПУ-станок с оптоволоконным лазером для резки труб и листового металла. Мощность лазерного источника RAYCUS CE — 3000 Вт.

Станок подходит для обработки труб диаметром от 10 до 230 мм и длиной до 6 метров. Также он работает с листовым металлом размером до 1500 × 3000 мм, при этом рабочая зона резки составляет 1468 × 3000 мм.

Возможности резки

Максимальная толщина материала зависит от его типа:

• углеродистая сталь — до 22 мм; для серийного производства рекомендовано до 18 мм;
• нержавеющая сталь — до 10 мм; для серийного производства рекомендовано 8–9 мм.

Лазерный источник Raycus CE обслуживается в России, в Москве.

Управление и программное обеспечение

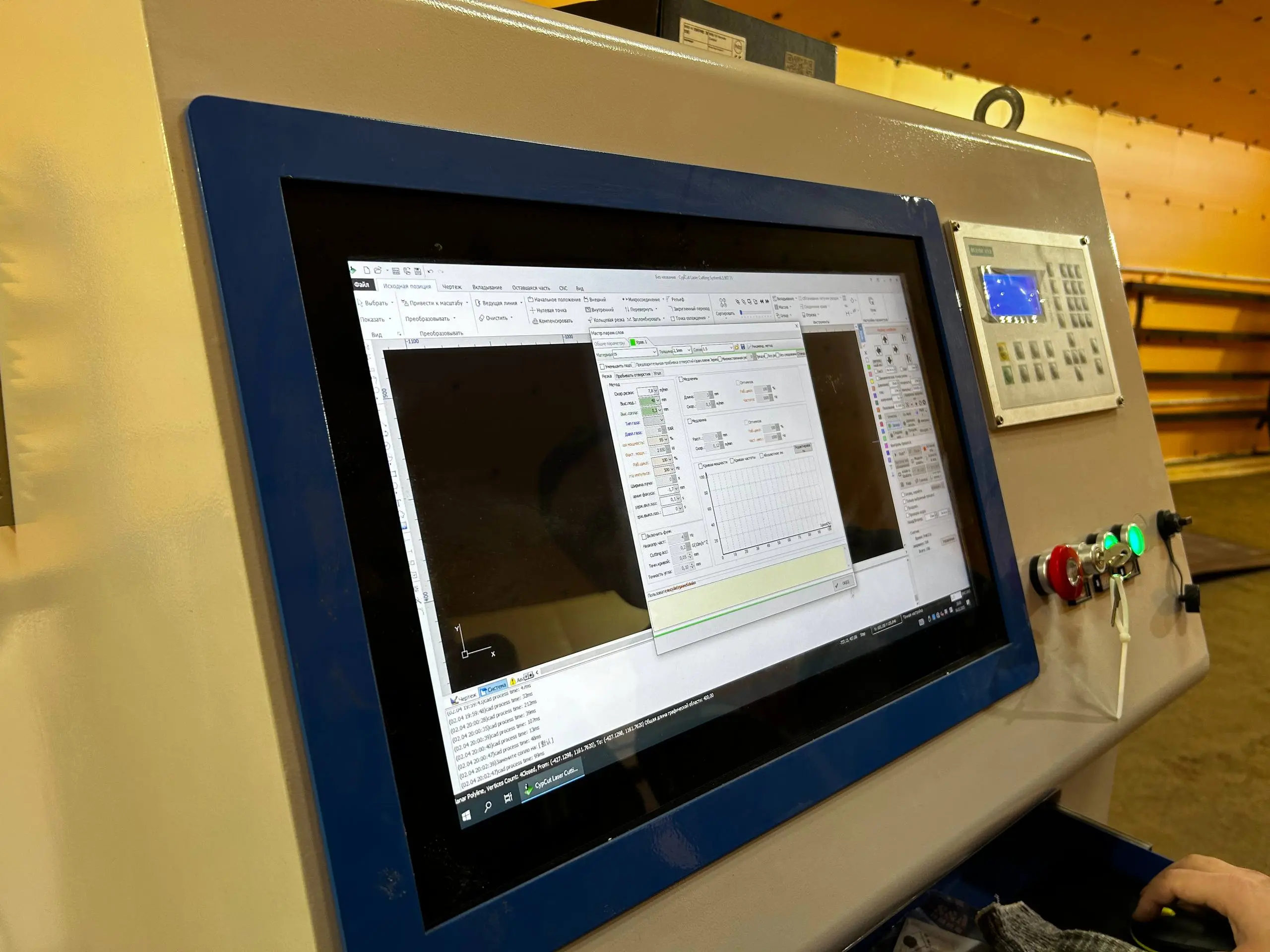

REALREZ MY OFL-P 3000 DE-M оснащён системой FSCUT 3000 DE-M (3D) с интерфейсом на русском языке. Она обеспечивает удобное управление программами CypCut и AutoTube Pro и позволяет быстро корректировать процесс резки непосредственно во время работы.

Станок поддерживает:

• приостановку работы;
• обратный ход по контуру;
• быстрое переключение на любую врезку;
• оперативное изменение точки врезки;
• начало резки из любой точки контура;
• контроль фактически используемой детали в сравнении с исходным чертежом;
• автоматическую загрузку необходимых планов и чертежей;
• автоматическую систему смазки.

Что обеспечивает конструкция станка

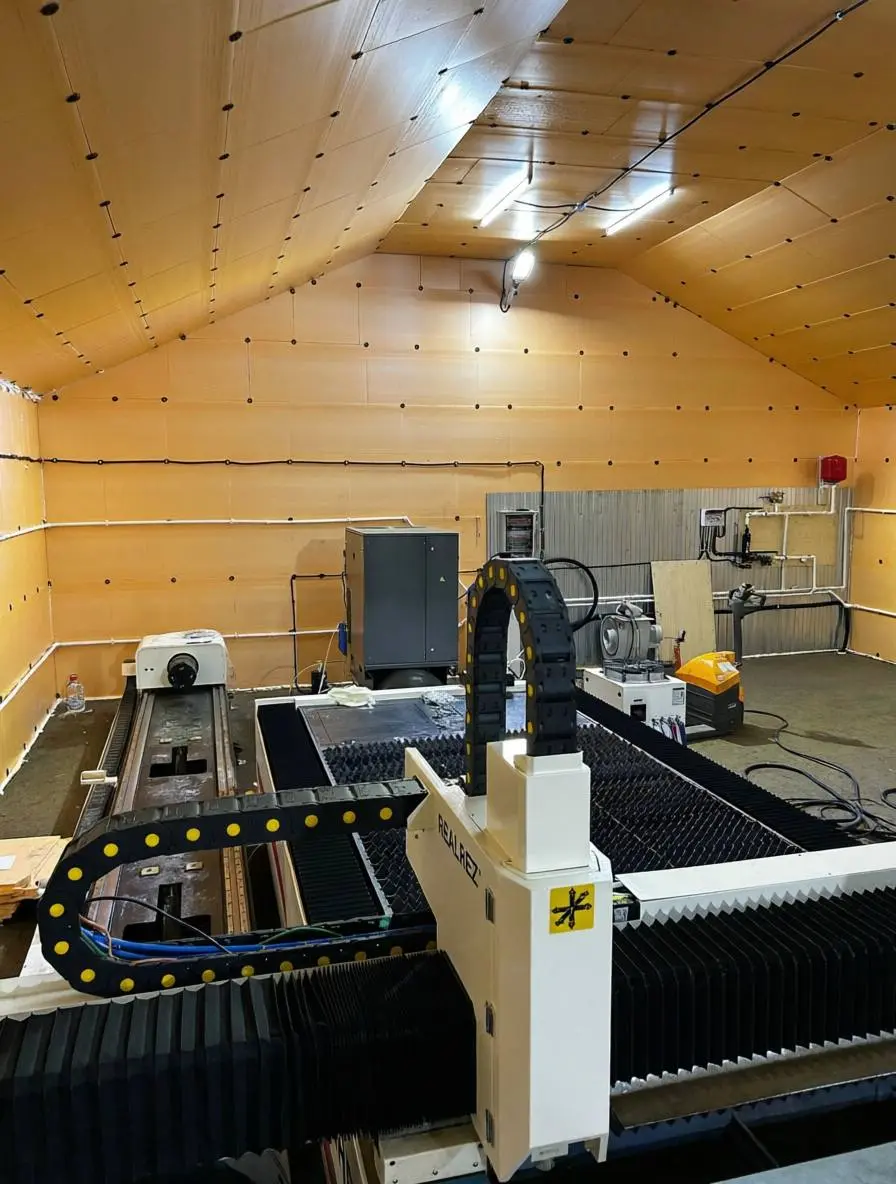

Станина разработана с учётом требований к жёсткости и устойчивости оборудования. Автоматическая регулировка высоты с функцией автофокуса поддерживает оптимальное расстояние во время резки.

За направляющими отвечает автоматическая система подачи смазки. Интерфейс оборудования русскоязычный, а для обслуживания и решения технических вопросов предусмотрены техническая поддержка, сервис и обслуживание лазерных источников в России.

Все компоненты оборудования поставляются напрямую от производителей. Гарантия на лазерный источник — 2 года.

Комплектация

• Лазерный источник: Raycus CE (3000 Вт)
• Система управления: FSCUT 3000 DE-M
• Режущая головка: BOCI BLT110 (автоматическая фокусировка)
• Система передачи: YYC
• Направляющий рельс: HIWIN
• Редуктор скорости: Shimpo
• Драйвер и серводвигатель: Inovance
  Ось Z — 400 Вт; ось X — 850 Вт; ось Y — 1300 Вт × 2; часть станка для труб — 1800 Вт × 3
• Пневматические компоненты: SMC
• Электронные компоненты: Schneider
• Водяной чиллер: S&A
• Промышленный компьютер: Advantech
• Поддоны для мусора — 3 шт.
• Инструкция по эксплуатации на русском языке
• Сопла — 10 шт.
• Защитная линза — 10 шт.
• Радиочастотная трубка RF — 1 шт.
• Керамическое кольцо — 1 шт.
• Беспроводной пульт дистанционного управления
• Автоматическая система смазки

Энергопотребление

Потребляемая мощность станка для лазерной резки мощностью 3 кВт составляет около 21 кВт.

Потребление чиллера — 7 кВт.
