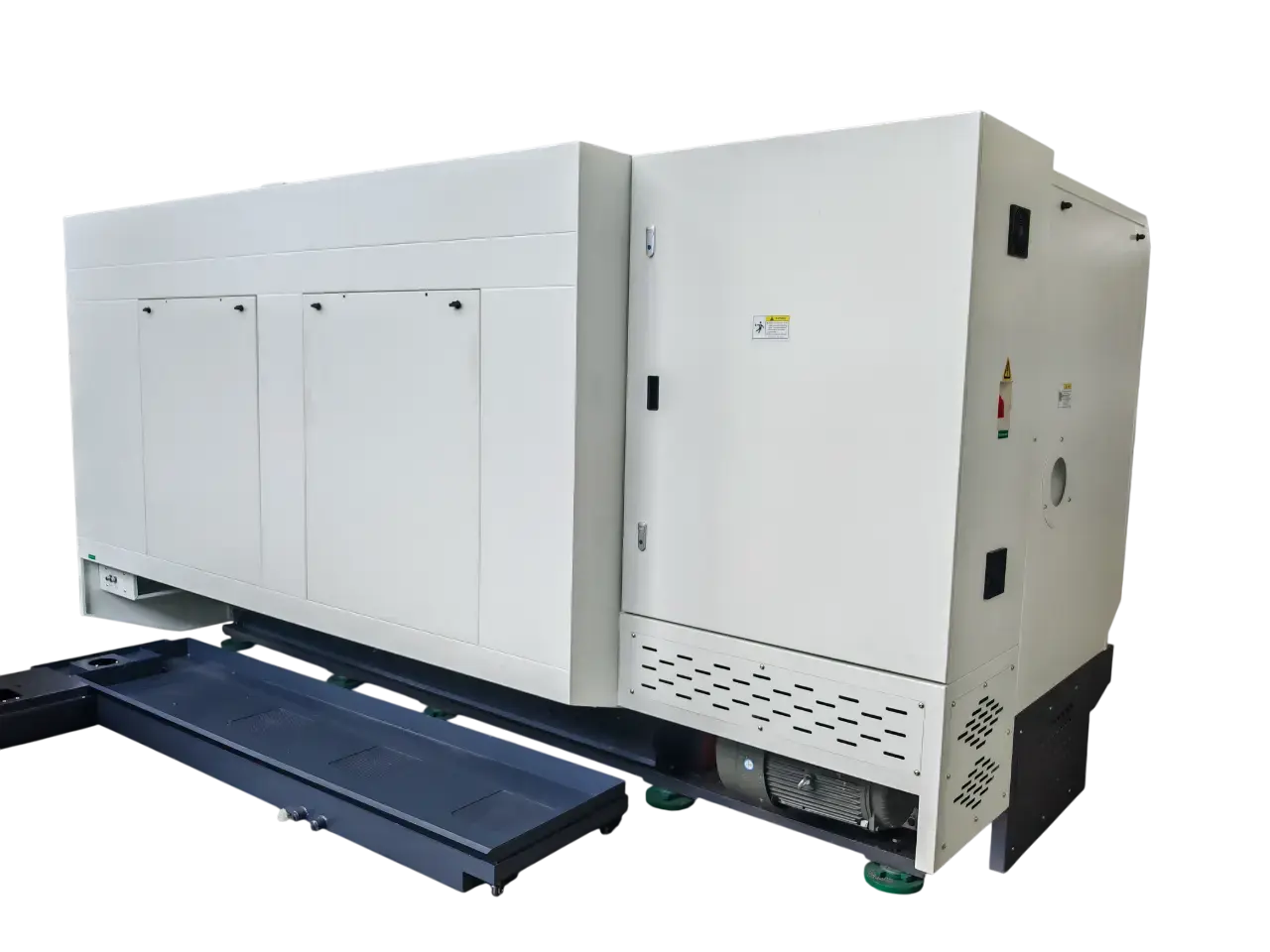

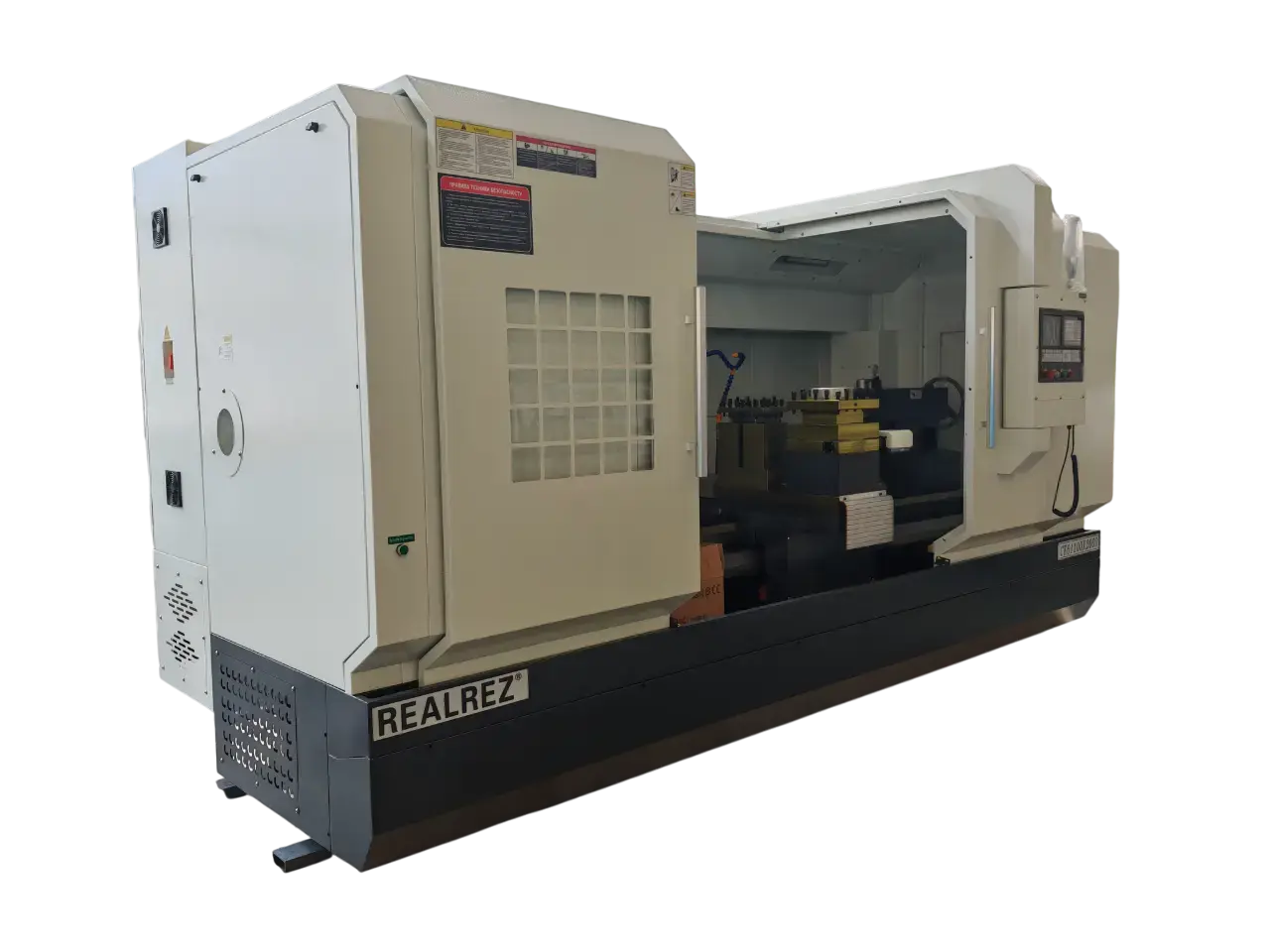

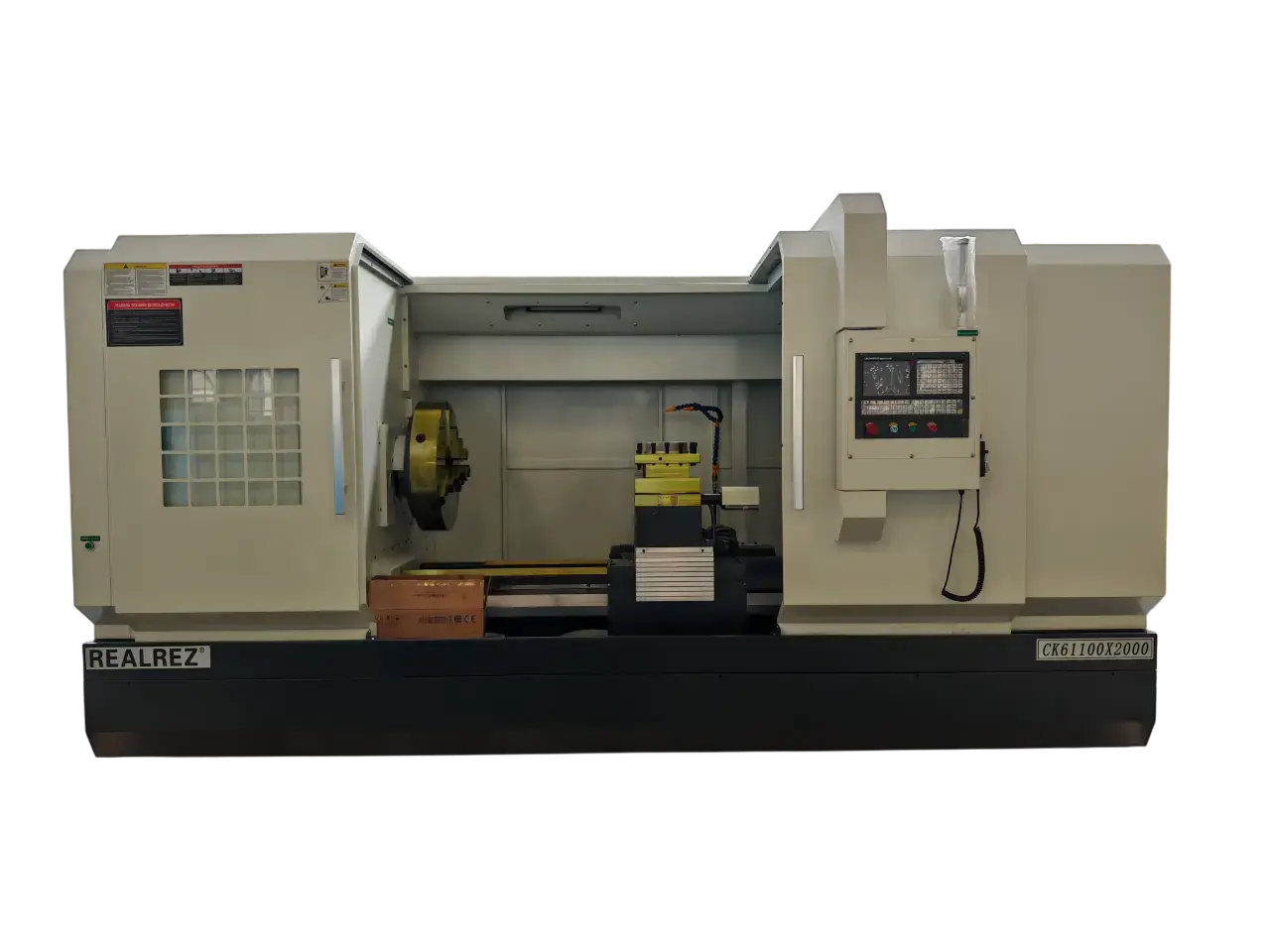

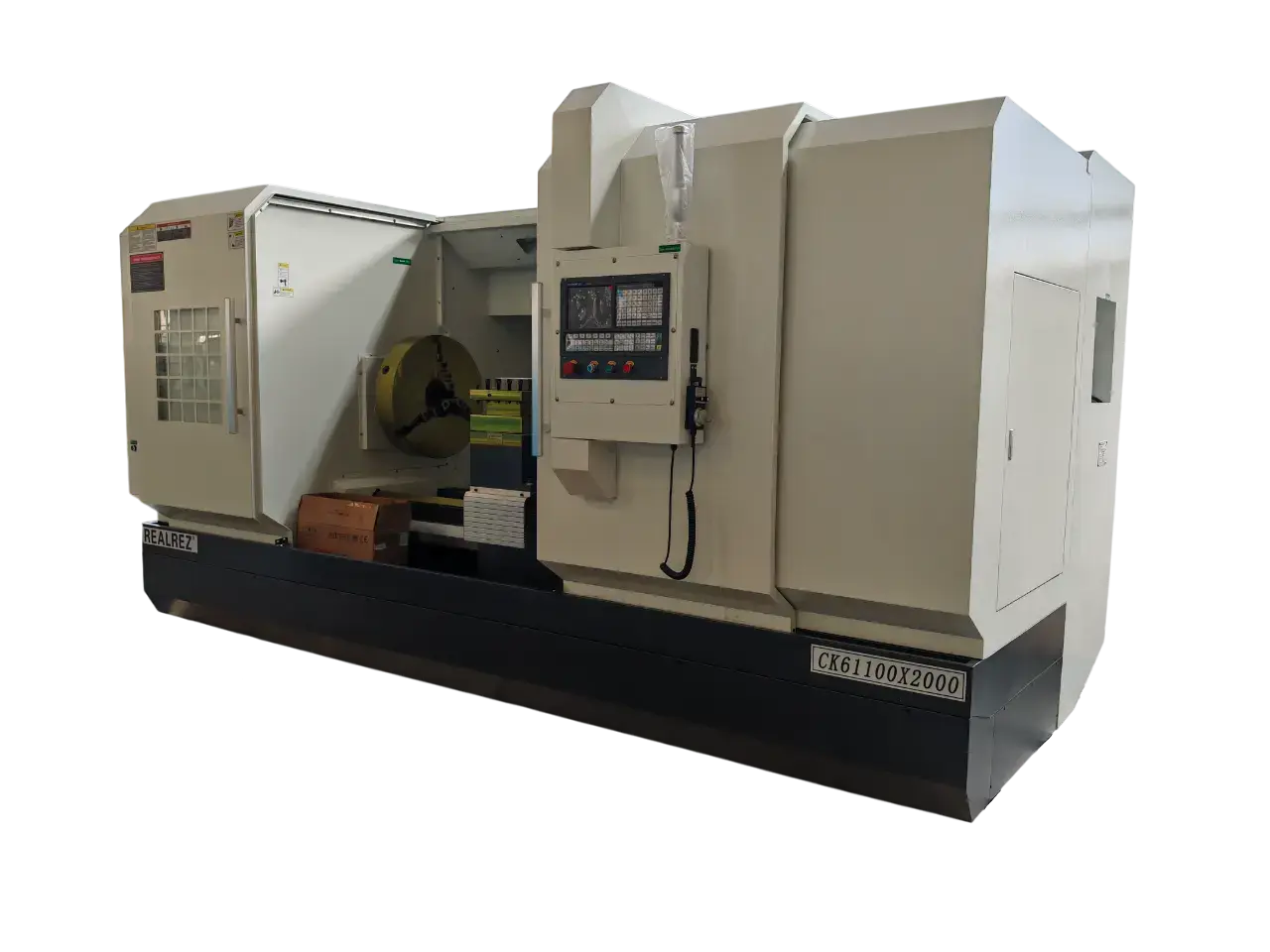

Токарный станок с ЧПУ Realrez CK 61100х2000 (GSK980TDC)
Система ЧПУ
GSK980TDC на русском языке
Максимальный диаметр обточки над станиной
1000 мм
Максимальный диаметр обточки над суппортом
630 мм
Описание
Эффективный токарный станок широкого применения для серийного и мелкосерийного производства. Станок имеет функции точения наружных поверхностей, внутренних, сферических поверхностей, нарезания и резьбы. Применяется в управлении постоянными циклами для поперечного точения, обычного, конусов, нарезания резьбы. Система ЧПУ значительно упрощает программирование станка и сокращают время обработки.
Характеристика станка:
- Больший диаметр отверстия шпинделя
- Качественная сплошная отливка станины и основания
- Подходят для обработки длинных деталей
- Усиленные направляющие
Базовая комплектация включает:
- Стойка ЧПУ: GSK980TDC на русском языке
- Ручной токарный 3-х кулачковый патрон D=630 мм с калеными кулачками
- 4-позиционный поворотный резцедержатель (40х40)
- 2-а дополнительных резцедержателя (40х40 мм)
- Асинхронный двигатель мощностью 22,0 кВт
- 4-скоростная бесступенчатая коробка передач
- Направляющие скольжения
- Система охлаждения (подача жидкости осуществляется через револьверную головку)
- Ручная задняя бабка
- Автоматическая система смазки ШВП и направляющих
- LED освещение рабочей зоны
- Кнопка аварийной остановки
- Зона обработки оснащена защитными кожухами
- Комплект инструментов
- Инструкция по эксплуатации на русском языке
Эффективный токарный станок широкого применения для серийного и мелкосерийного производства. Станок имеет функции точения наружных поверхностей, внутренних, сферических поверхностей, нарезания и резьбы. Применяется в управлении постоянными циклами для поперечного точения, обычного, конусов, нарезания резьбы. Система ЧПУ значительно упрощает программирование станка и сокращают время обработки.
Характеристика станка:
- Больший диаметр отверстия шпинделя
- Качественная сплошная отливка станины и основания
- Подходят для обработки длинных деталей
- Усиленные направляющие
Базовая комплектация включает:
- Стойка ЧПУ: GSK980TDC на русском языке
- Ручной токарный 3-х кулачковый патрон D=630 мм с калеными кулачками
- 4-позиционный поворотный резцедержатель (40х40)
- 2-а дополнительных резцедержателя (40х40 мм)
- Асинхронный двигатель мощностью 22,0 кВт
- 4-скоростная бесступенчатая коробка передач
- Направляющие скольжения
- Система охлаждения (подача жидкости осуществляется через револьверную головку)
- Ручная задняя бабка
- Автоматическая система смазки ШВП и направляющих
- LED освещение рабочей зоны
- Кнопка аварийной остановки
- Зона обработки оснащена защитными кожухами
- Комплект инструментов
- Инструкция по эксплуатации на русском языке
Характеристики
Основные характеристики
Система ЧПУ
GSK980TDC на русском языке
Патрон
Ручной, D=630мм
Количество инструментов
4 + 2 (резцедержатель)
Мощность двигателя
22 кВт
Технические характеристики
Максимальный диаметр обточки над станиной
1000 мм
Максимальный диаметр обточки над суппортом
630 мм
Расстояние между центрами (РМЦ)
2000 мм
Эффективная длина обработки
1850 мм
Ширина станины
600 мм
Твердость станины
52HRC
Шаг скорости шпинделя
4-скоростная бесступенчатая коробка передач
Скорость шпинделя
30-84 / 53-150 / 125-350 / 300-835 об/мин
Конус шпинделя
С11
Отверстие шпинделя
105 мм
Проходное отверстие шпинделя
105 мм
Повторяющаяся точность позиционирования резцедержателя
≤0.004 мм
Размер инструментов
40х40 мм
Перемещение по оси X
500 мм
Перемещение по оси Z
1850 мм
Ускоренный ход по оси Х
4000 мм/мин
Ускоренный ход по оси Z
6000 мм/мин
Диапазон поперечных подач по оси X
3 мм/об
Диапазон продольных подач по оси Z
5 мм/об
Точность позиционирования по осям X / Z
0.015 / 0.015 мм
Повторяемая точность позиционирования по осям X / Z
0.012 / 0.012 мм
Минимальное смещение по оси X / Z
0,001
Диаметр пиноли задней бабки
100 мм
Конус пиноли задней бабки
КМ6
Ход пиноли задней бабки
200 мм
Мощность насоса СОЖ
0,37 кВт
Габаритные размеры
Габариты (ДхШхВ)
4500х2100х2250 мм
Вес
5500 кг
Основные характеристики
Система ЧПУ
GSK980TDC на русском языке
Патрон
Ручной, D=630мм
Количество инструментов
4 + 2 (резцедержатель)
Мощность двигателя
22 кВт
Технические характеристики
Максимальный диаметр обточки над станиной
1000 мм
Максимальный диаметр обточки над суппортом
630 мм
Расстояние между центрами (РМЦ)
2000 мм
Эффективная длина обработки
1850 мм
Ширина станины
600 мм
Твердость станины
52HRC
Шаг скорости шпинделя
4-скоростная бесступенчатая коробка передач
Скорость шпинделя
30-84 / 53-150 / 125-350 / 300-835 об/мин
Конус шпинделя
С11
Отверстие шпинделя
105 мм
Проходное отверстие шпинделя
105 мм
Повторяющаяся точность позиционирования резцедержателя
≤0.004 мм
Размер инструментов
40х40 мм
Перемещение по оси X
500 мм
Перемещение по оси Z
1850 мм
Ускоренный ход по оси Х
4000 мм/мин
Ускоренный ход по оси Z
6000 мм/мин
Диапазон поперечных подач по оси X
3 мм/об
Диапазон продольных подач по оси Z
5 мм/об
Точность позиционирования по осям X / Z
0.015 / 0.015 мм
Повторяемая точность позиционирования по осям X / Z
0.012 / 0.012 мм
Минимальное смещение по оси X / Z
0,001
Диаметр пиноли задней бабки
100 мм
Конус пиноли задней бабки
КМ6
Ход пиноли задней бабки
200 мм
Мощность насоса СОЖ
0,37 кВт
Габаритные размеры
Габариты (ДхШхВ)
4500х2100х2250 мм
Вес
5500 кг
Консультация
Не уверены, какое оборудование лучше всего всего для вас подойдёт?
Наши специалисты готовы помочь вам выбрать оптимальное решение. Оставьте заявку на консультацию, и мы поможем вам сделать правильный выбор для ваших задач.
Стоимость
от 3 854 790 ₽
В наличии
