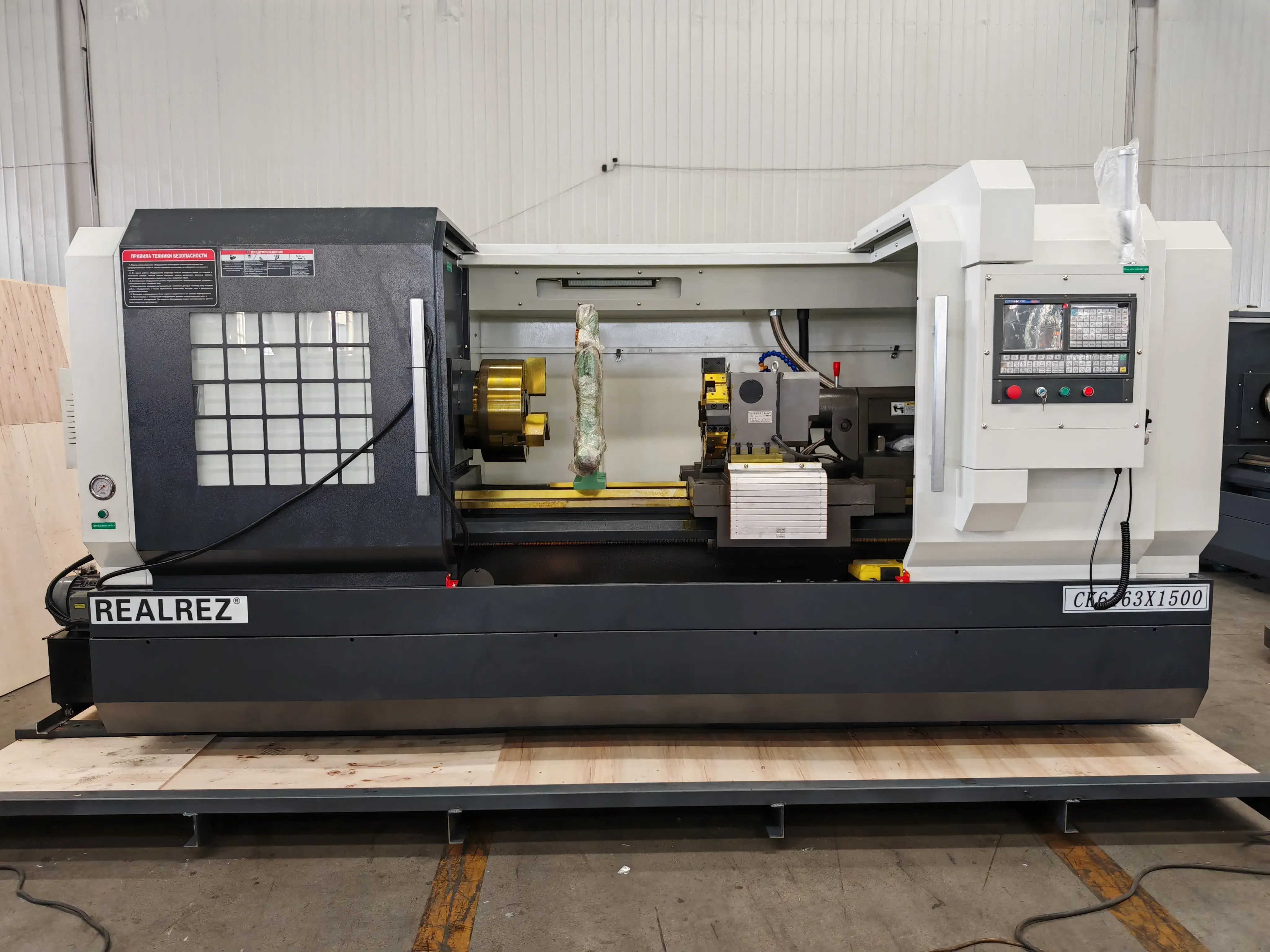

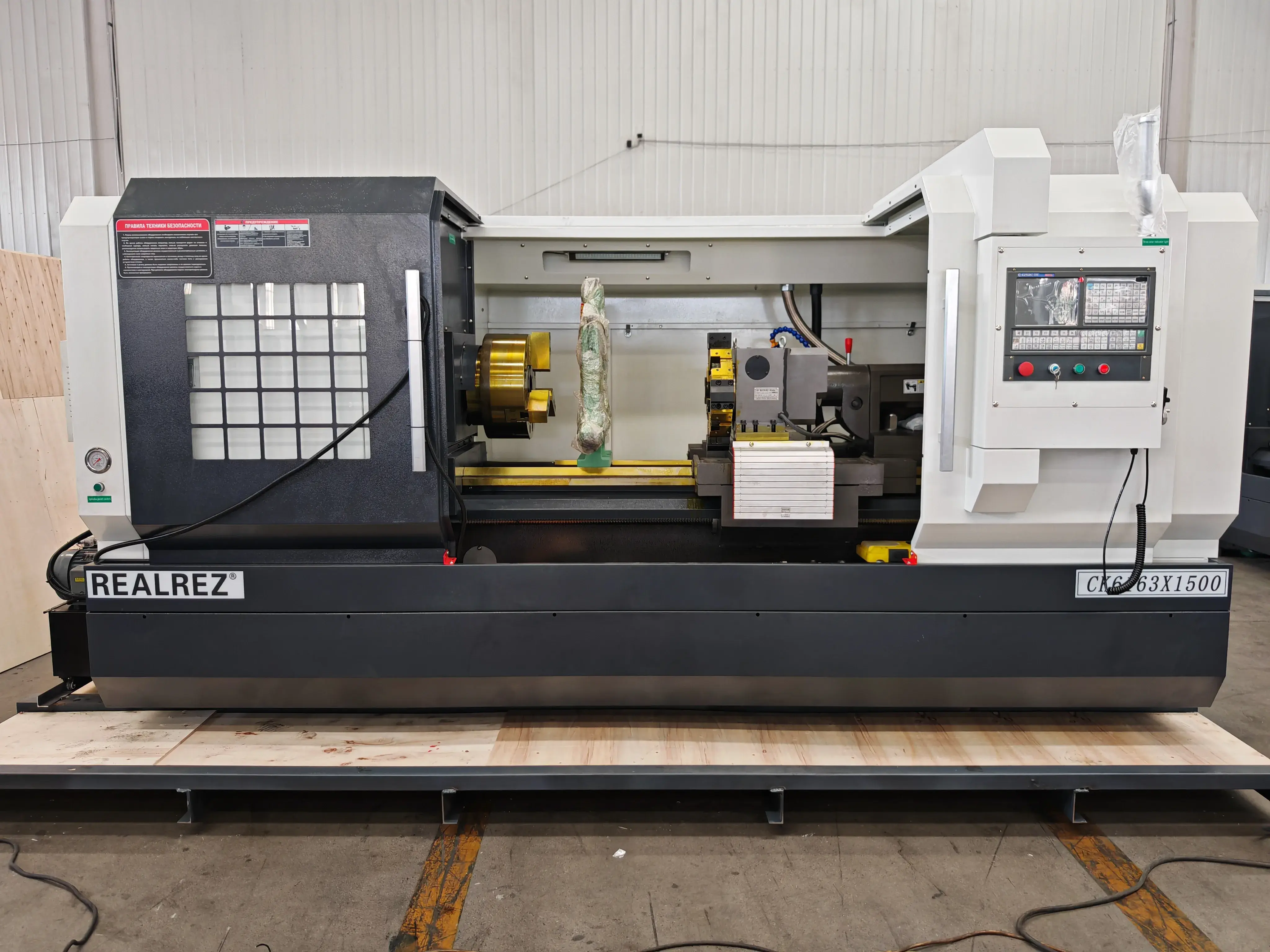

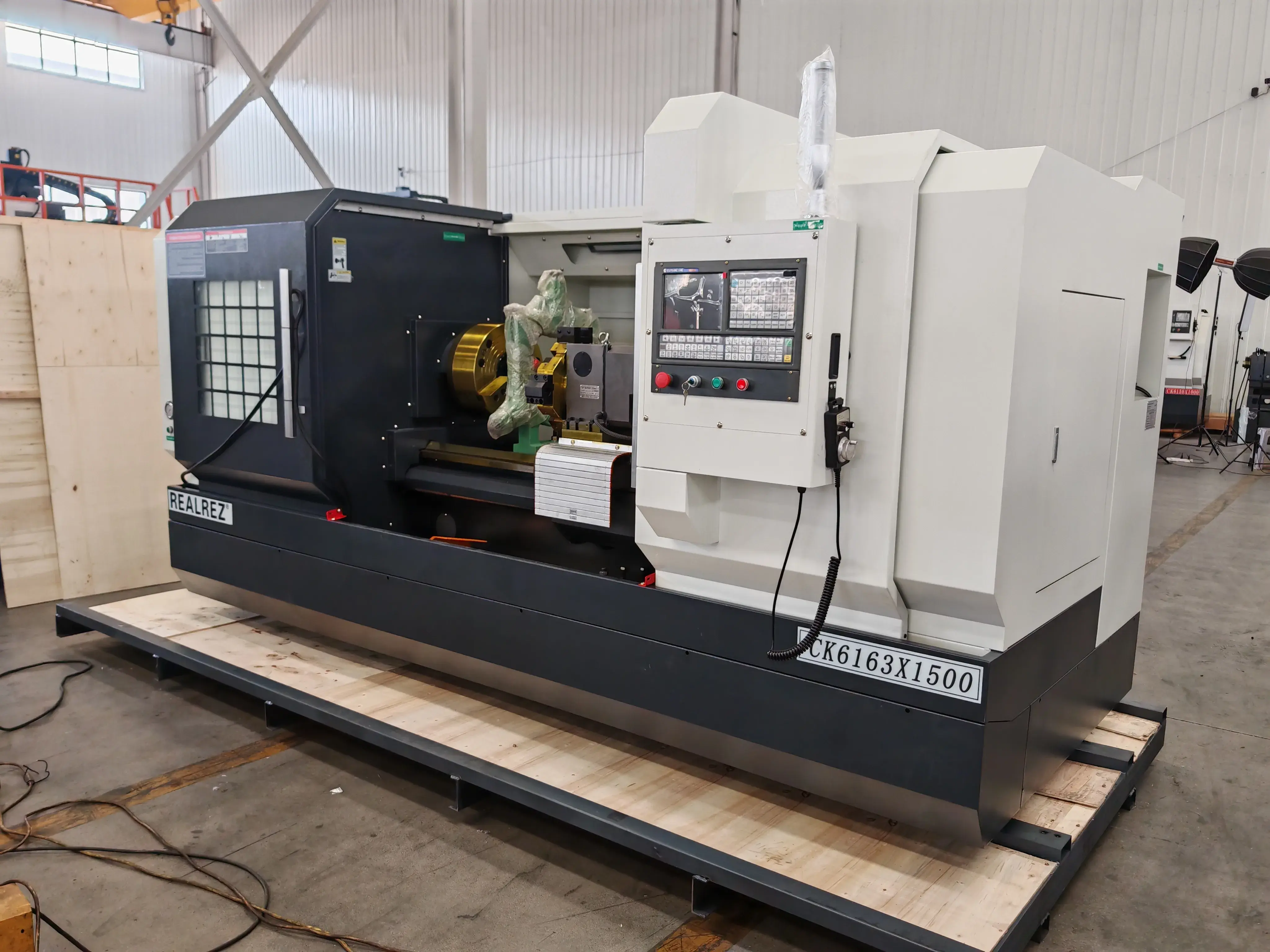

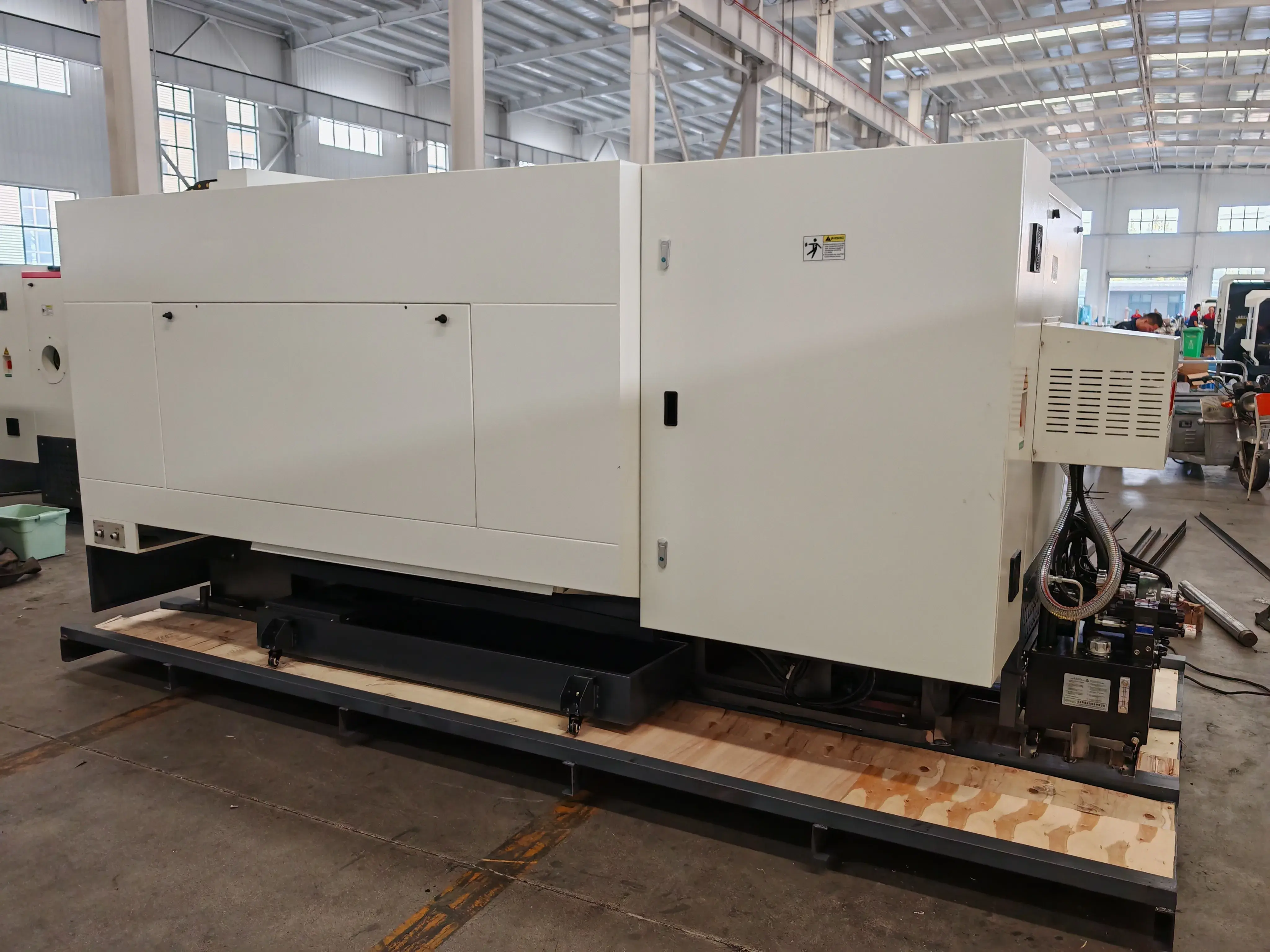

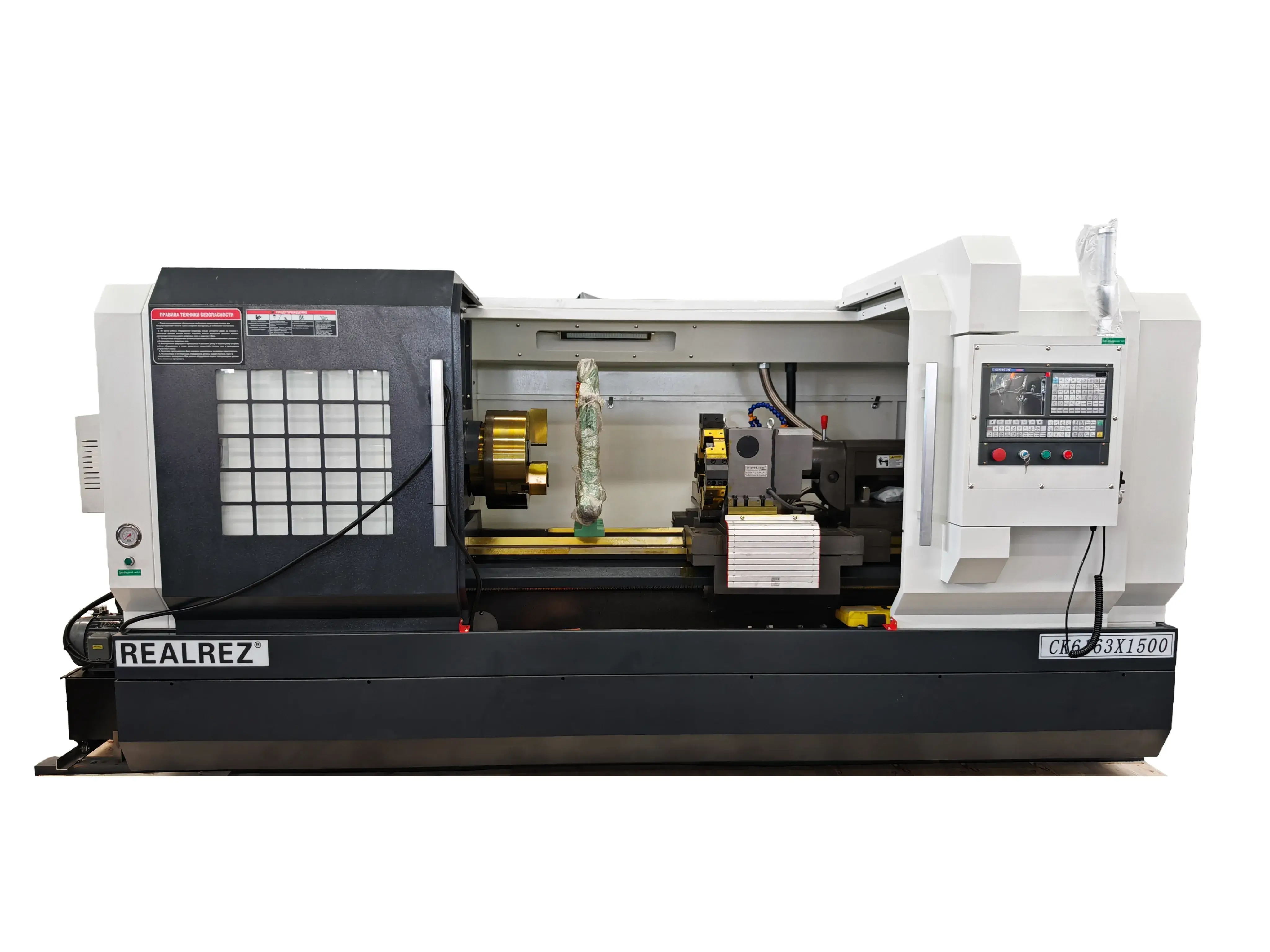

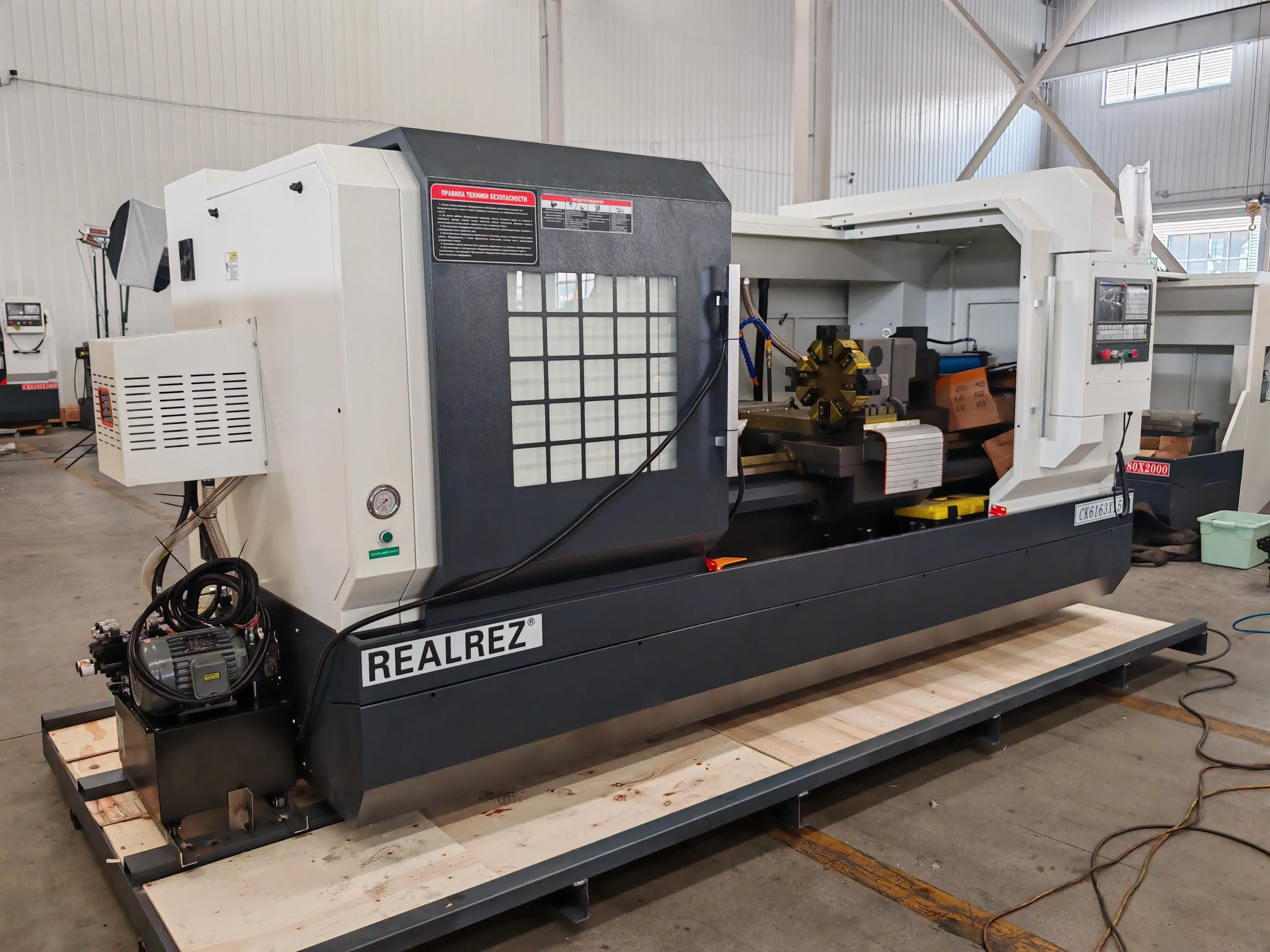

Токарный станок с ЧПУ Realrez CK 6163х1500 (GSK980TDC)
Система ЧПУ
GSK980TDC
Максимальный диаметр обточки над станиной
630 мм
Максимальный диаметр обточки над суппортом
350 мм
Описание
Эффективный токарный станок широкого применения для серийного и мелкосерийного производства. Машина имеет функции точения наружных поверхностей, внутренних, сферических поверхностей, нарезания и резьбы. Применяется в управлении постоянными циклами для поперечного точения, обычного, конусов, нарезания резьбы. Система ЧПУ значительно упрощает программирование станка и сокращают время обработки.
Характеристика станка:
- Больший диаметр отверстия шпинделя
- Качественная сплошная отливка станины и основания
- Подходят для обработки длинных деталей
- Усиленные направляющие
Базовая комплектация включает:

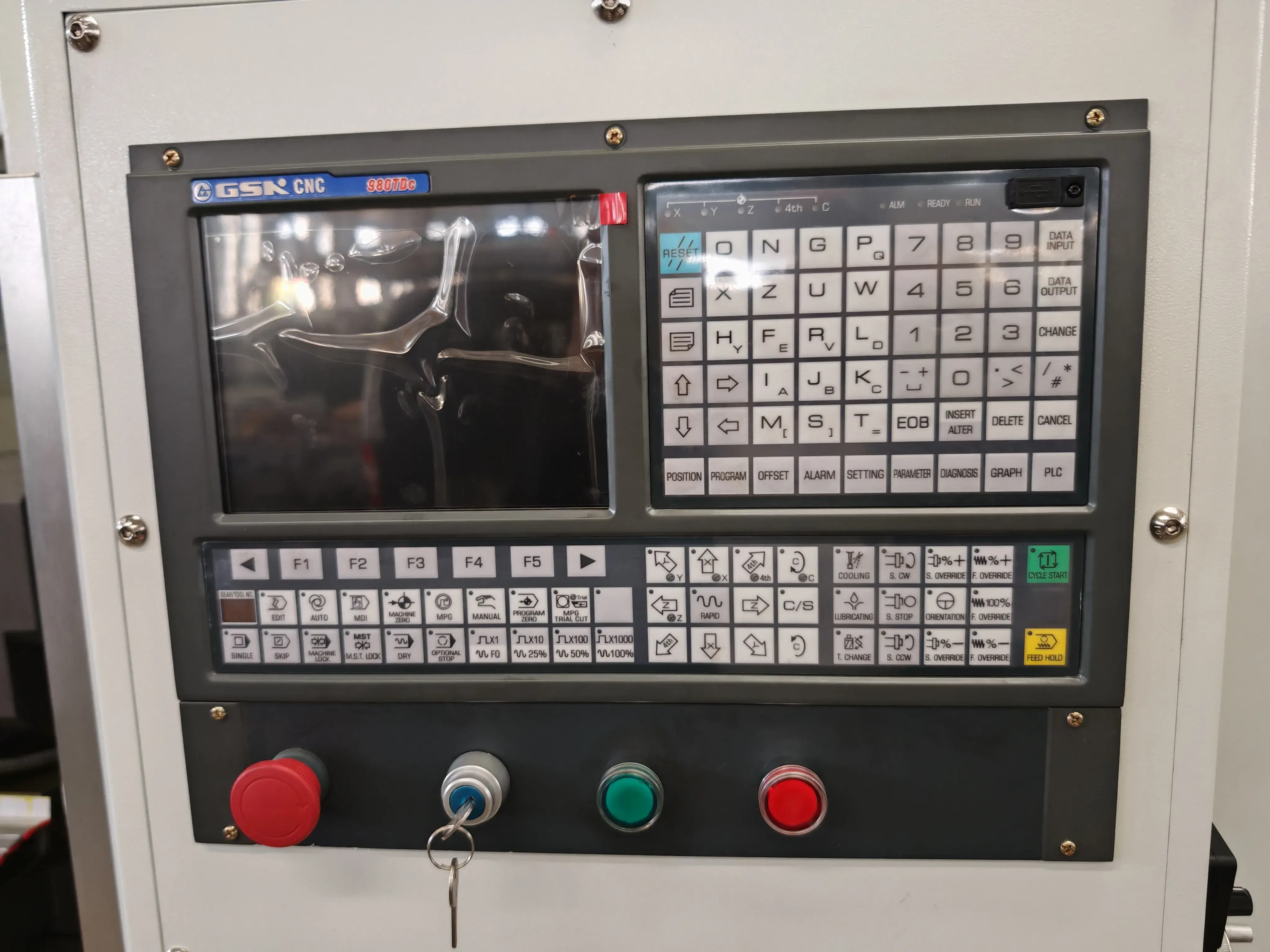

- Стойка ЧПУ: GSK980TDC на русском языке

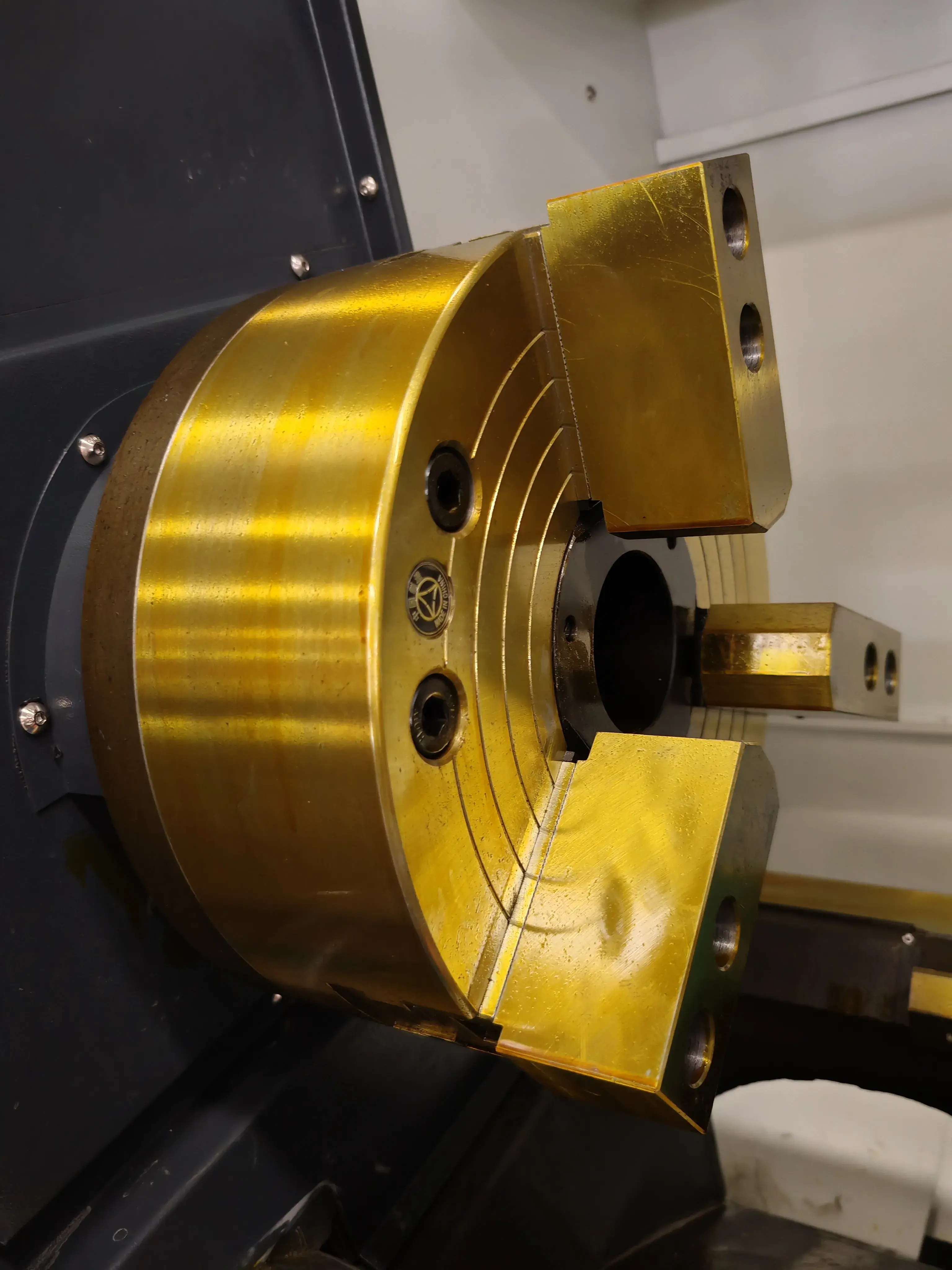

- Гидравлический токарный 3-х кулачковый патрон патрон D=400 мм c комплектом сырых кулачков

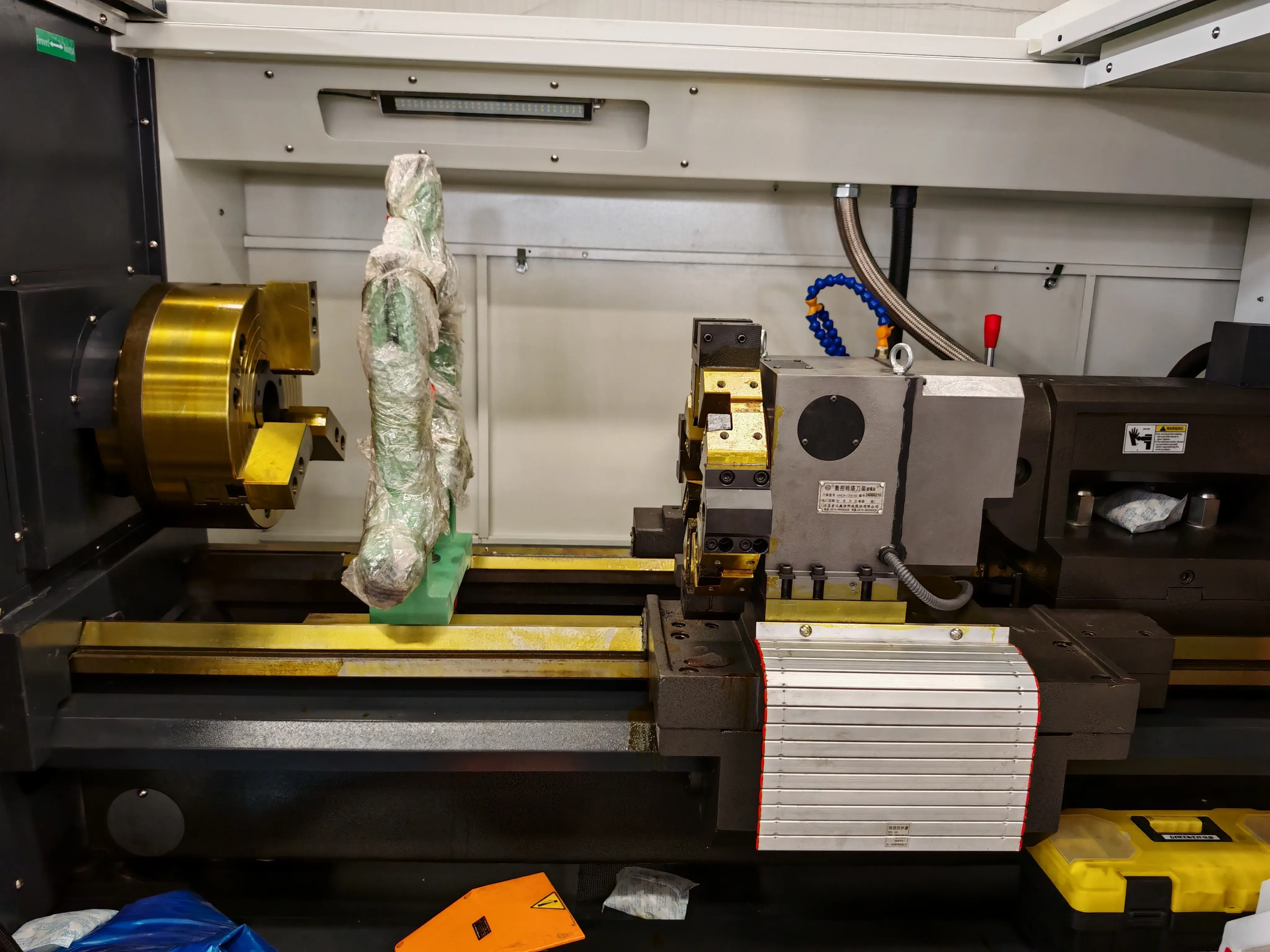

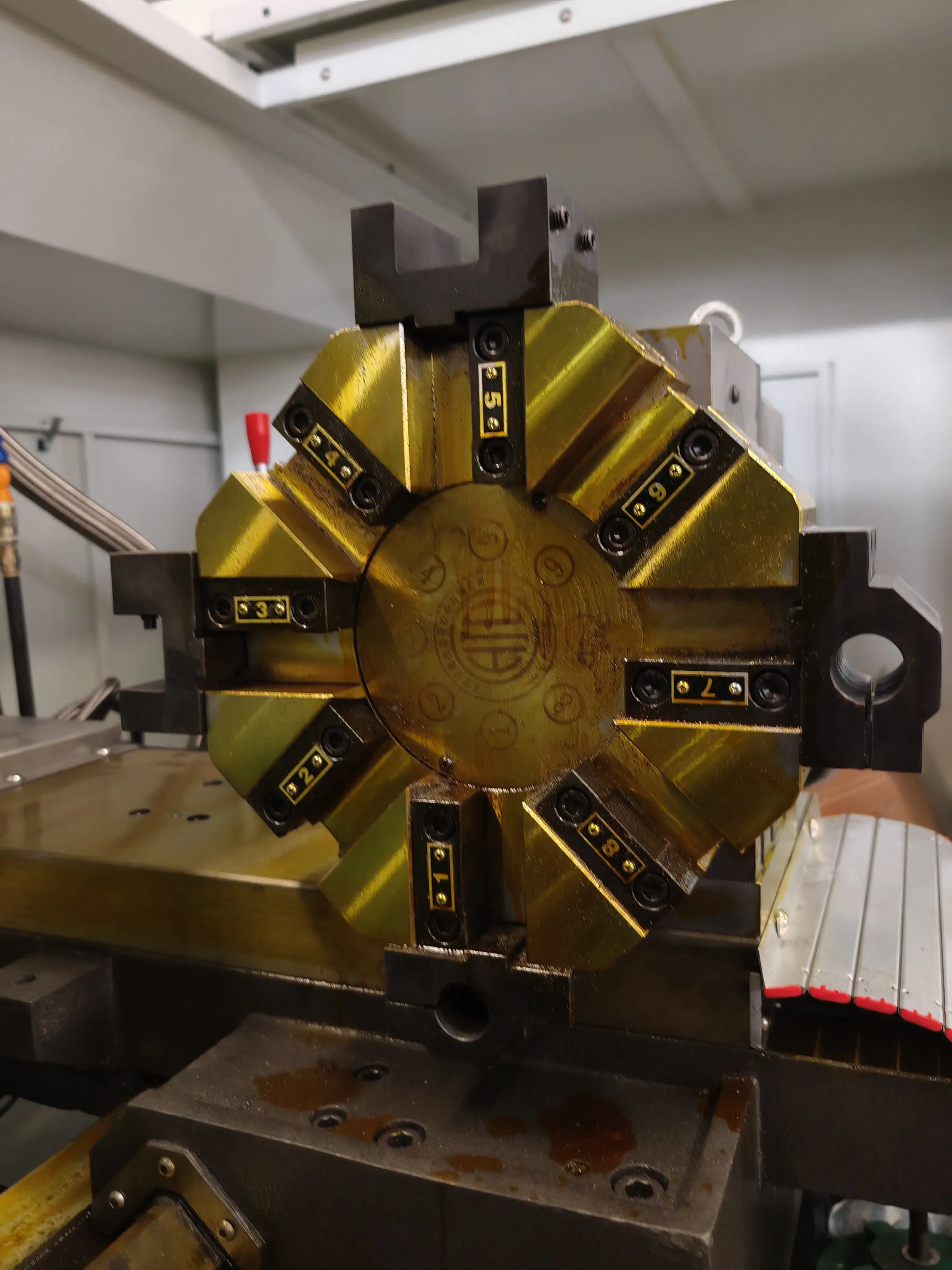

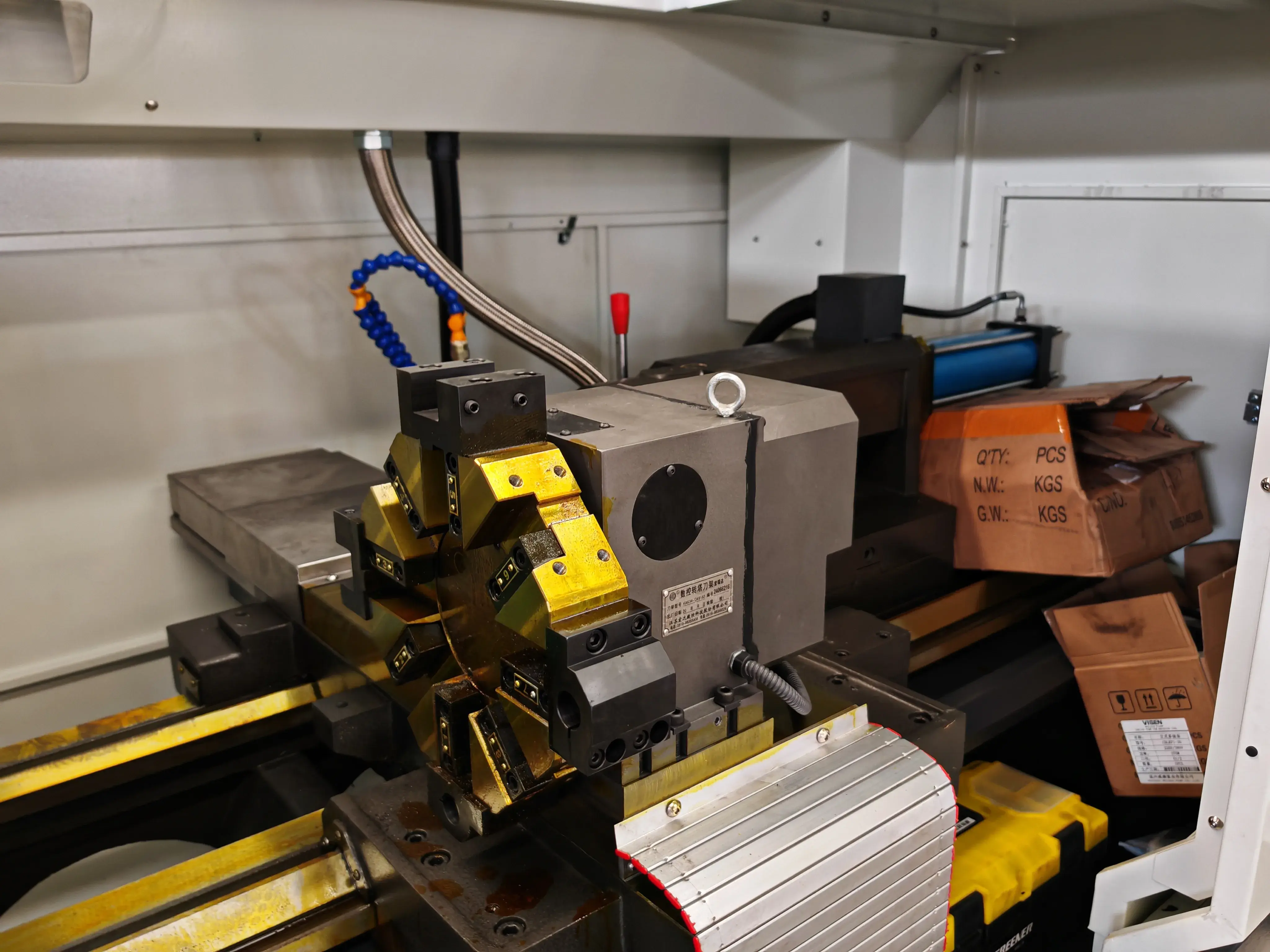

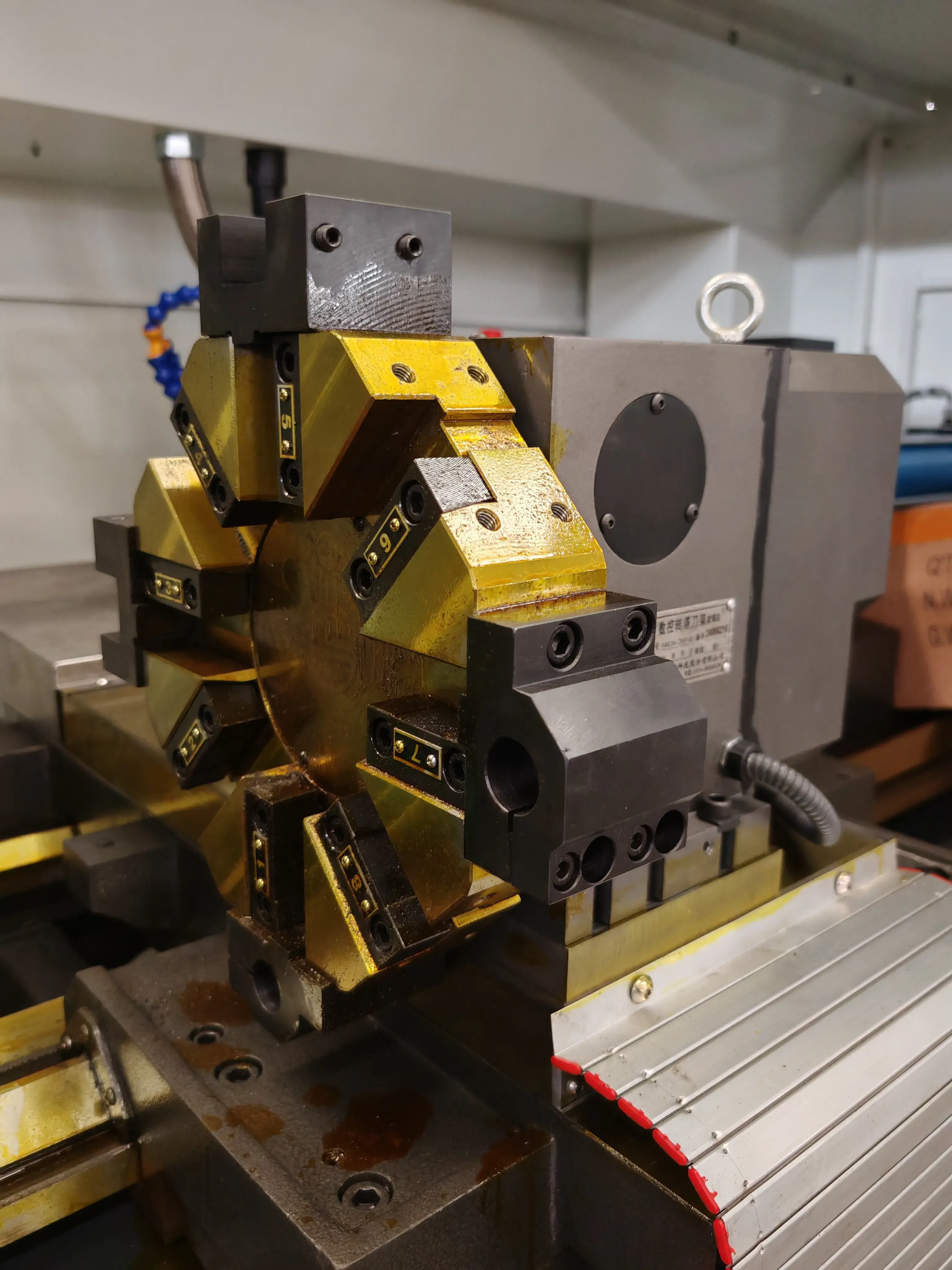

- 8-позиционная электрическая револьверная головка (32х32)
- Асинхронный двигатель мощностью 15,0 кВт
- 4-скоростная бесступенчатая коробка передач
- Направляющие скольжения

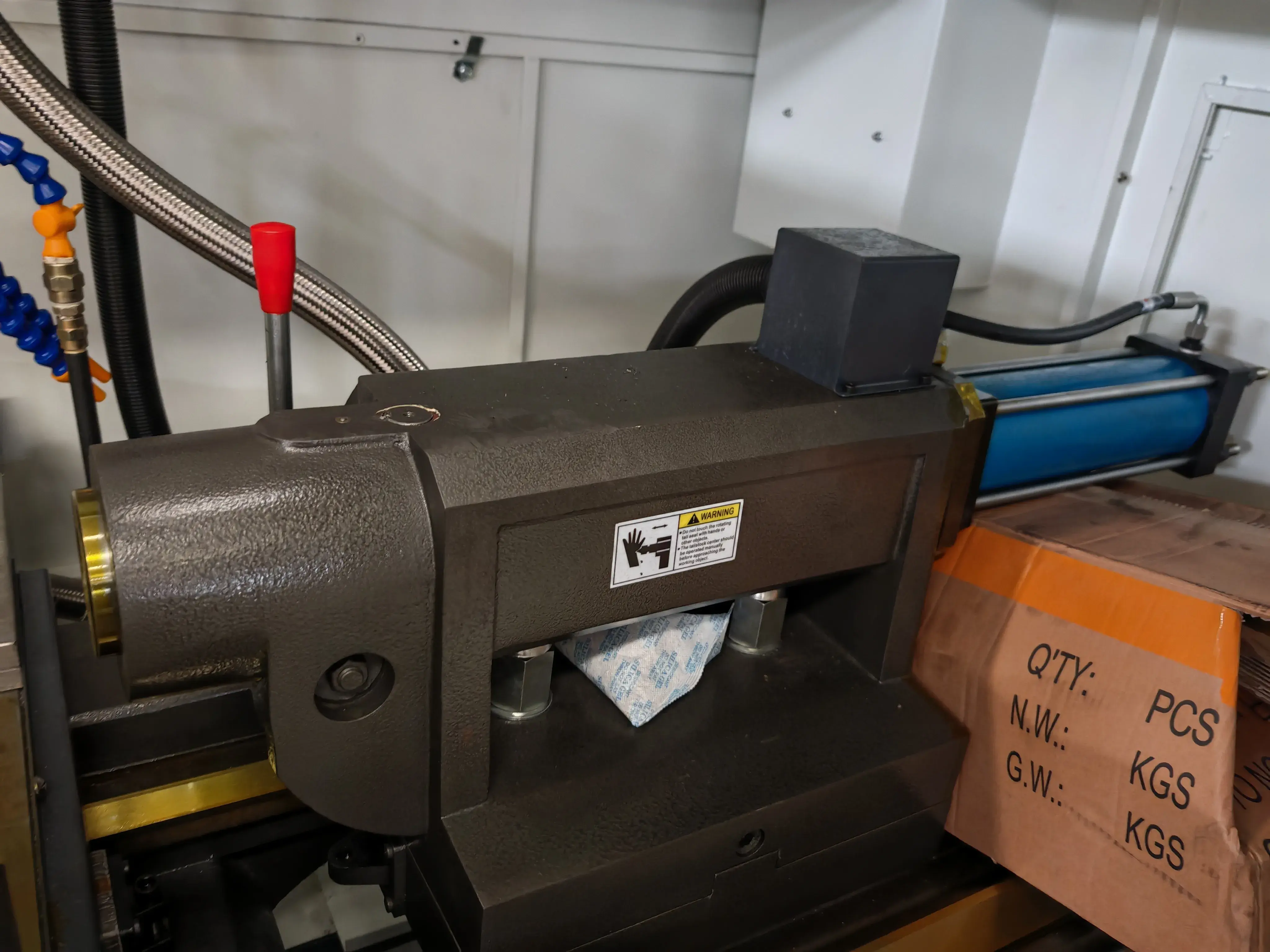

- Гидравлическая задняя бабка
- Система охлаждения
- Сепаратор масла от СОЖ

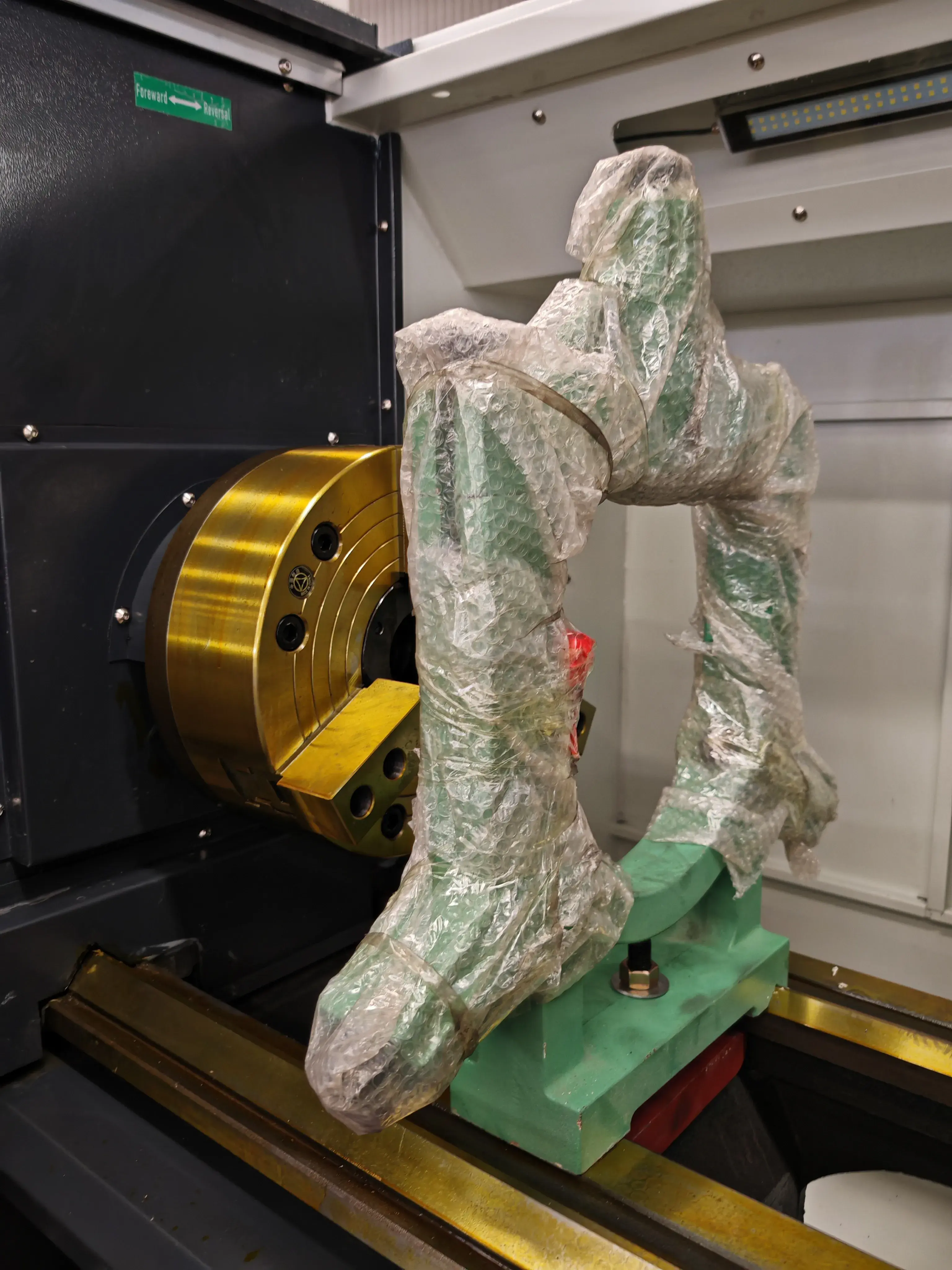

- Неподвижный люнет, проем 300 мм (150–280 мм)
- Автоматическая система смазки ШВП и направляющих
- LED освещение рабочей зоны
- Кнопка аварийной остановки
- Зона обработки оснащена защитными кожухами
- Комплект инструментов
- Инструкция по эксплуатации на русском языке
Эффективный токарный станок широкого применения для серийного и мелкосерийного производства. Машина имеет функции точения наружных поверхностей, внутренних, сферических поверхностей, нарезания и резьбы. Применяется в управлении постоянными циклами для поперечного точения, обычного, конусов, нарезания резьбы. Система ЧПУ значительно упрощает программирование станка и сокращают время обработки.
Характеристика станка:
- Больший диаметр отверстия шпинделя
- Качественная сплошная отливка станины и основания
- Подходят для обработки длинных деталей
- Усиленные направляющие
Базовая комплектация включает:
- Стойка ЧПУ: GSK980TDC на русском языке
- Гидравлический токарный 3-х кулачковый патрон патрон D=400 мм c комплектом сырых кулачков
- 8-позиционная электрическая револьверная головка (32х32)
- Асинхронный двигатель мощностью 15,0 кВт
- 4-скоростная бесступенчатая коробка передач
- Направляющие скольжения
- Гидравлическая задняя бабка
- Система охлаждения
- Сепаратор масла от СОЖ
- Неподвижный люнет, проем 300 мм (150–280 мм)
- Автоматическая система смазки ШВП и направляющих
- LED освещение рабочей зоны
- Кнопка аварийной остановки
- Зона обработки оснащена защитными кожухами
- Комплект инструментов
- Инструкция по эксплуатации на русском языке
Характеристики
Основные характеристики
Система ЧПУ
GSK980TDC
Патрон
Гидравлический, D=400мм
Количество инструментов
8 (револьверная головка)
Мощность двигателя
15 кВт
Технические характеристики
Максимальный диаметр обточки над станиной
630 мм
Максимальный диаметр обточки над суппортом
350 мм
Расстояние между центрами (РМЦ)
1500 мм
Эффективная длина обработки
1350 мм
Ширина станины
550 мм
Твердость станины
52HRC
Шаг скорости шпинделя
4-скоростная бесступенчатая коробка передач
Скорость шпинделя
30-84 / 53-150 / 125-350 / 300-835 об/мин
Конус шпинделя
С11
Отверстие шпинделя
105 мм
Проходное отверстие шпинделя
105 мм
Повторяющаяся точность позиционирования резцедержателя
≤0.004 мм
Размер инструментов
32х32 мм
Перемещение по оси X
330 мм
Перемещение по оси Z
1350 мм
Ускоренный ход по оси Х
4000 мм/мин
Ускоренный ход по оси Z
6000 мм/мин
Диапазон поперечных подач по оси X
3 мм/об
Диапазон продольных подач по оси Z
5 мм/об
Точность позиционирования по осям X / Z
0.015 / 0.015 мм
Повторяемая точность позиционирования по осям X / Z
0.012 / 0.012 мм
Минимальное смещение по оси X / Z
0,001
Диаметр пиноли задней бабки
100 мм
Конус пиноли задней бабки
КМ6
Ход пиноли задней бабки
200 мм
Мощность насоса СОЖ
0,37 кВт
Габаритные размеры
Габариты (ДхШхВ)
3800х1900х2000 мм
Вес
3900 кг
Основные характеристики
Система ЧПУ
GSK980TDC
Патрон
Гидравлический, D=400мм
Количество инструментов
8 (револьверная головка)
Мощность двигателя
15 кВт
Технические характеристики
Максимальный диаметр обточки над станиной
630 мм
Максимальный диаметр обточки над суппортом
350 мм
Расстояние между центрами (РМЦ)
1500 мм
Эффективная длина обработки
1350 мм
Ширина станины
550 мм
Твердость станины
52HRC
Шаг скорости шпинделя
4-скоростная бесступенчатая коробка передач
Скорость шпинделя
30-84 / 53-150 / 125-350 / 300-835 об/мин
Конус шпинделя
С11
Отверстие шпинделя
105 мм
Проходное отверстие шпинделя
105 мм
Повторяющаяся точность позиционирования резцедержателя
≤0.004 мм
Размер инструментов
32х32 мм
Перемещение по оси X
330 мм
Перемещение по оси Z
1350 мм
Ускоренный ход по оси Х
4000 мм/мин
Ускоренный ход по оси Z
6000 мм/мин
Диапазон поперечных подач по оси X
3 мм/об
Диапазон продольных подач по оси Z
5 мм/об
Точность позиционирования по осям X / Z
0.015 / 0.015 мм
Повторяемая точность позиционирования по осям X / Z
0.012 / 0.012 мм
Минимальное смещение по оси X / Z
0,001
Диаметр пиноли задней бабки
100 мм
Конус пиноли задней бабки
КМ6
Ход пиноли задней бабки
200 мм
Мощность насоса СОЖ
0,37 кВт
Габаритные размеры
Габариты (ДхШхВ)
3800х1900х2000 мм
Вес
3900 кг
Консультация
Не уверены, какое оборудование лучше всего всего для вас подойдёт?
Наши специалисты готовы помочь вам выбрать оптимальное решение. Оставьте заявку на консультацию, и мы поможем вам сделать правильный выбор для ваших задач.
Стоимость
от 3 729 807 ₽
Под заказ
