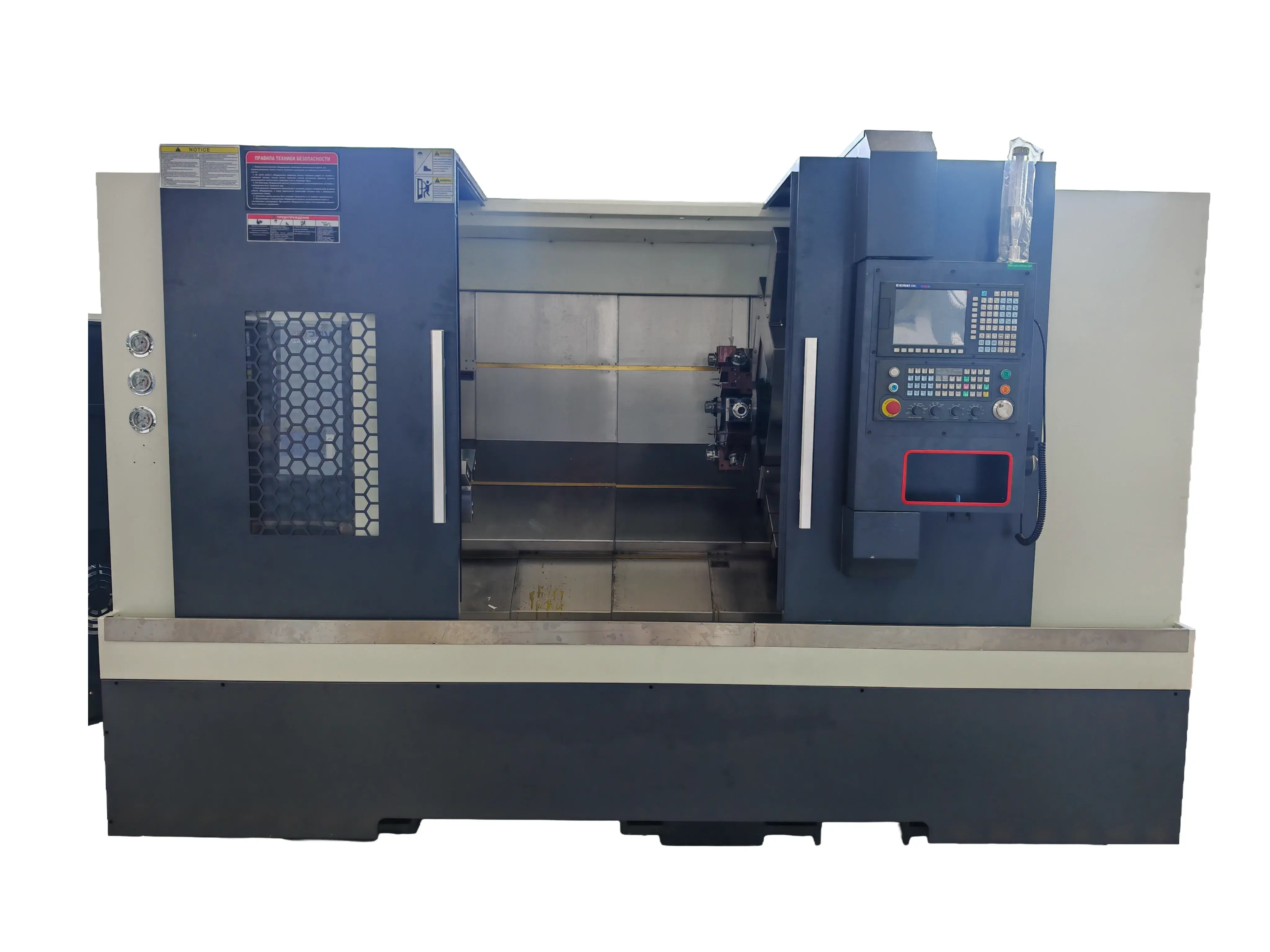

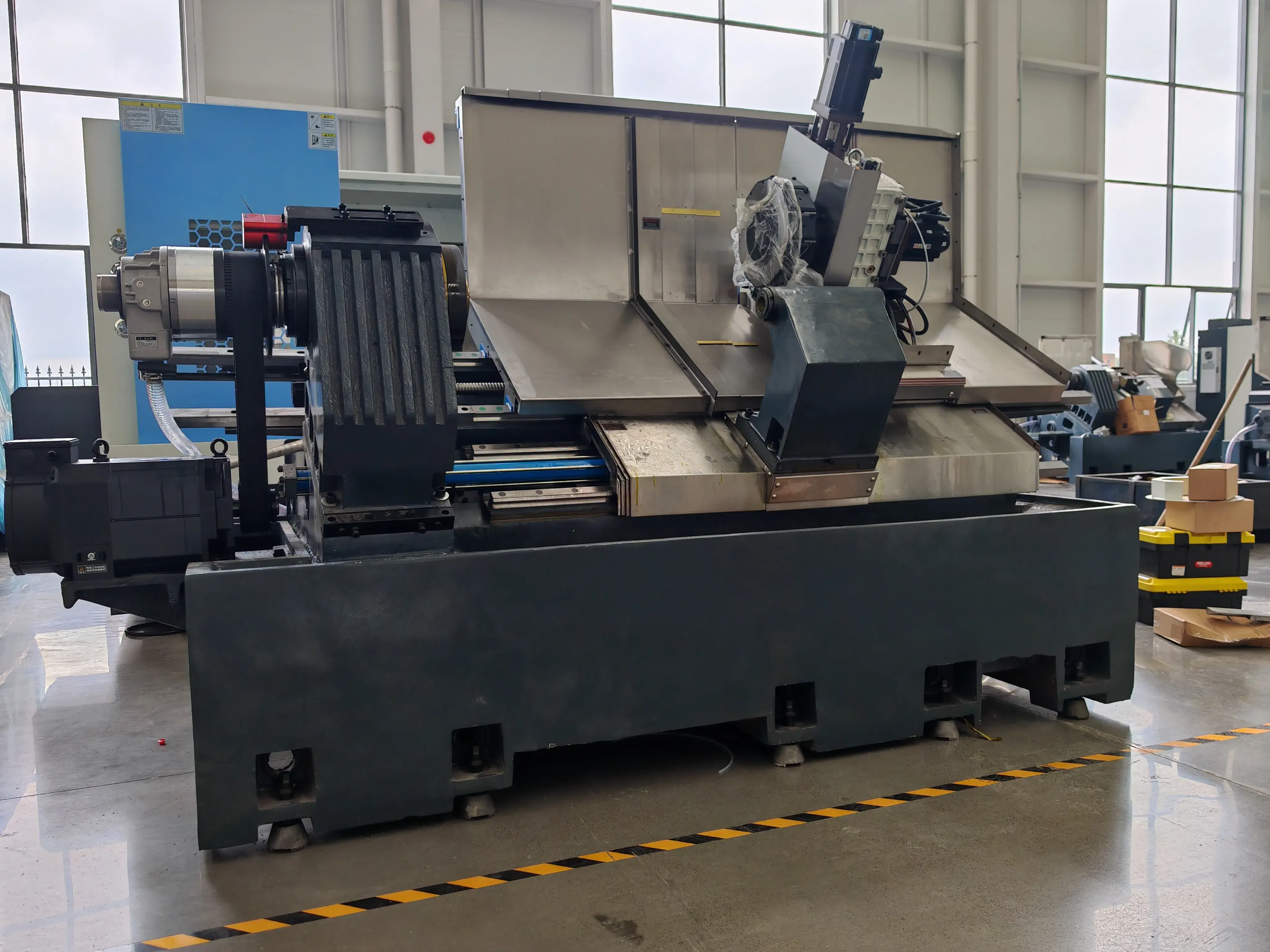

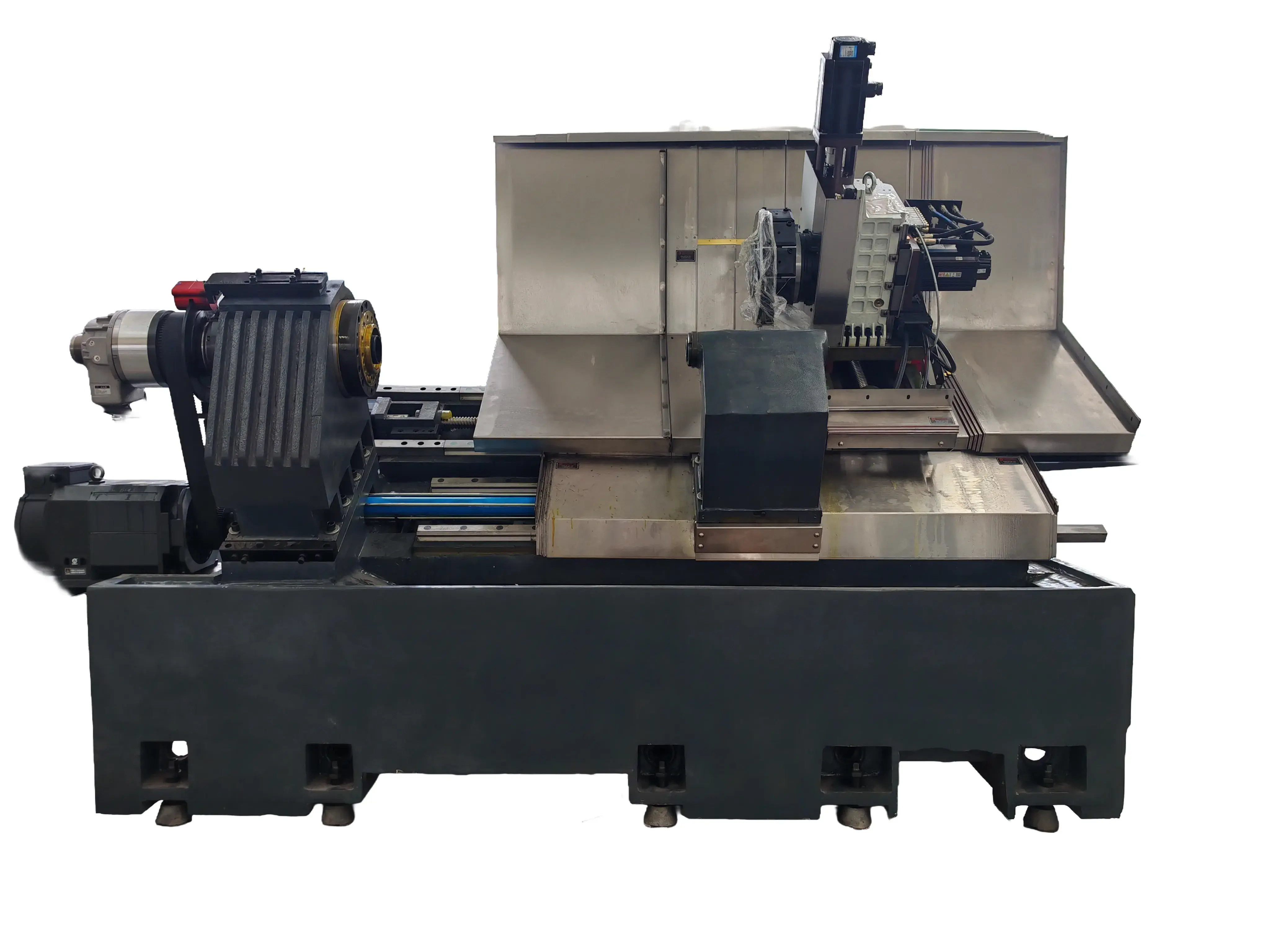

Токарный станок с ЧПУ ТCK 600x1000 с наклонной станиной (Ось Y и GSK988Ta)

Предназначены для токарной обработки в один или несколько проходов в автоматическом цикле наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем. Диаметр обработки над станиной 600 мм. Диаметр обработки над суппортом 300 мм.

Данный станок предназначен для выполнения токарных операций чистовой и получистовой обработки, в том числе обработка отливок из чугуна, за счёт применения высокоскоростного шпинделя. Перемещения по осям происходят по высокоточным направляющим качения HIWIN TAIWAN, устойчивым к воздействию вибрации. Они обладают высокой жёсткостью и позволяют вести токарную обработку со снятием больших припусков. При наличии соответствующего программного обеспечения (CAD/CAM систем) – залога эффективной эксплуатации станков с ЧПУ – перенастройка станка инженером-технологом занимает минимальное время. Требуется просто сменить программу, что сокращает на 80-90 % трудоемкость переналадки по сравнению с трудоемкостью этой операции на станках с ручным управлением и обеспечивает индивидуальность любой сложной детали.

Станок позволяет выполнять основные операции механической обработки: точение наружных поверхностей, расточки отверстий, внутренних криволинейных поверхностей конической формы, обработка наружной и внутренней резьбы, дуг, разворачивания отверстий. Подходит для скоростной обработки черных и цветных металлов. Станки нашли широкое применение в автомобилестроении, приборостроении, изготовлении деталей электроники, аэрокосмической, военной и других отраслях промышленности. Станки обеспечивает высокую эффективность, большие объемы и высокую точность обработки.

Базовая комплектация:

• Система ЧПУ: GSK 25i на русском языке

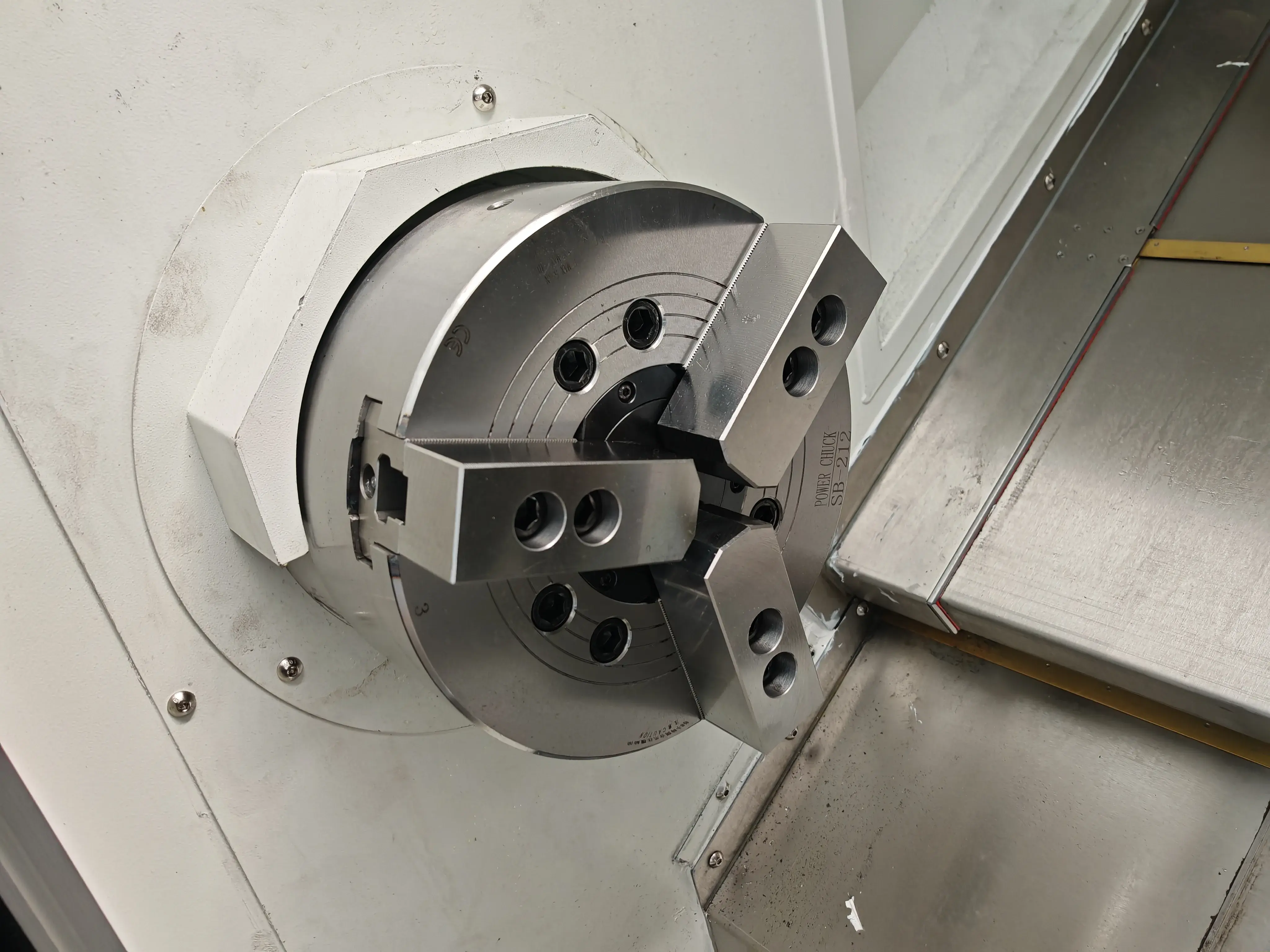

• Гидравлический 3-х кулачковый патрон D=300 мм с комплектом кулачков

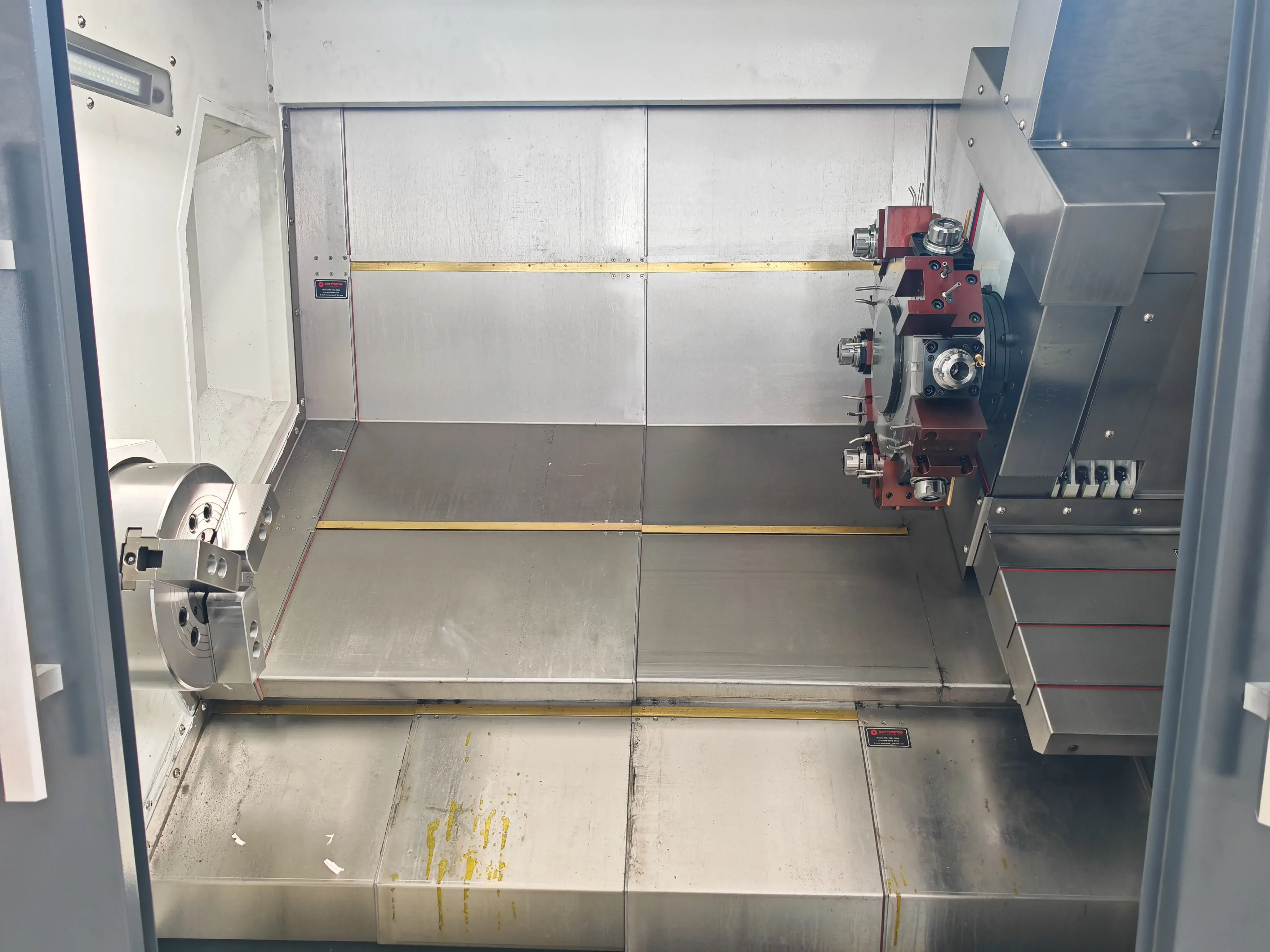

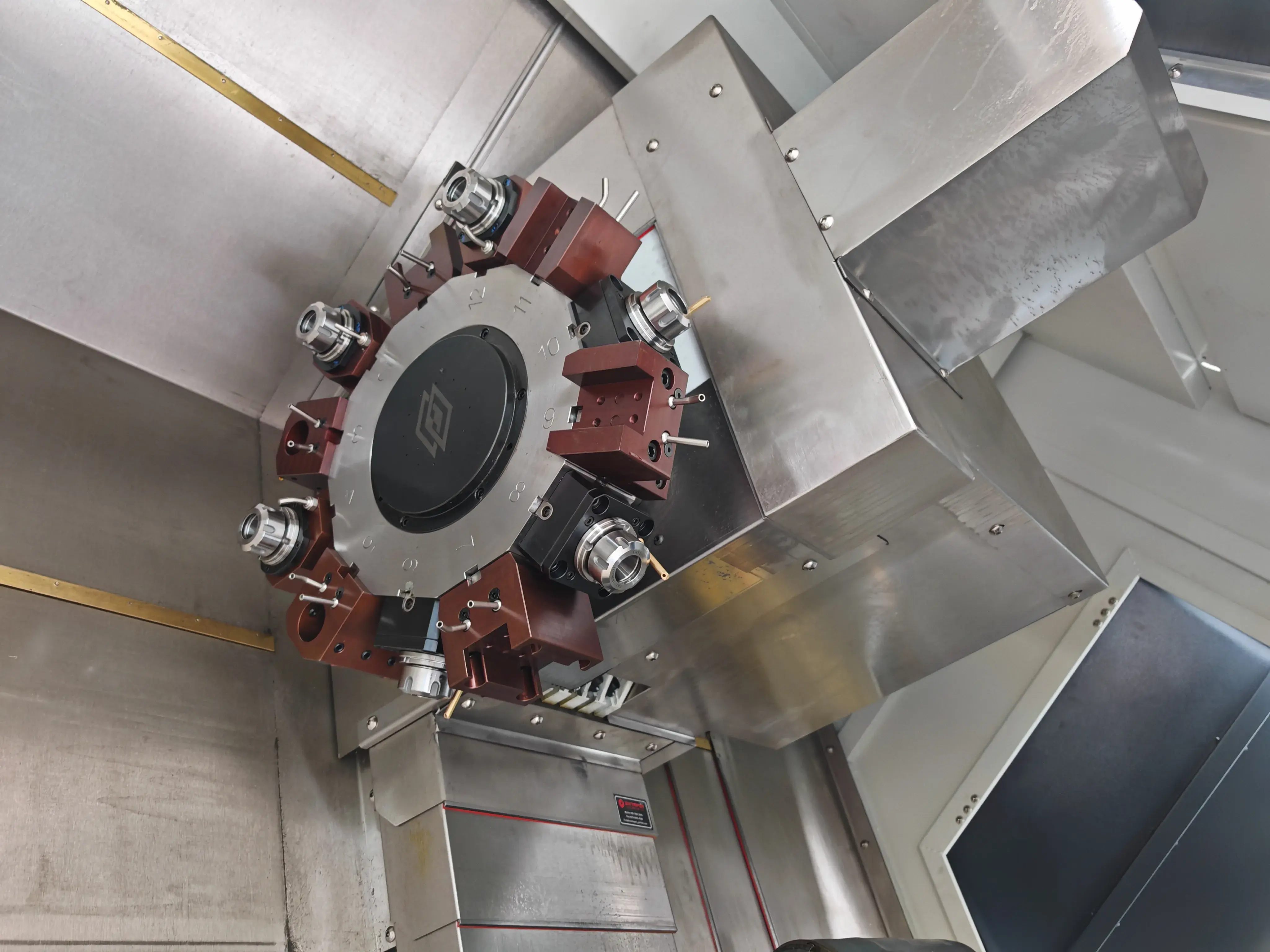

• 12-позиционная гидравлическая револьверная головка (25х25)

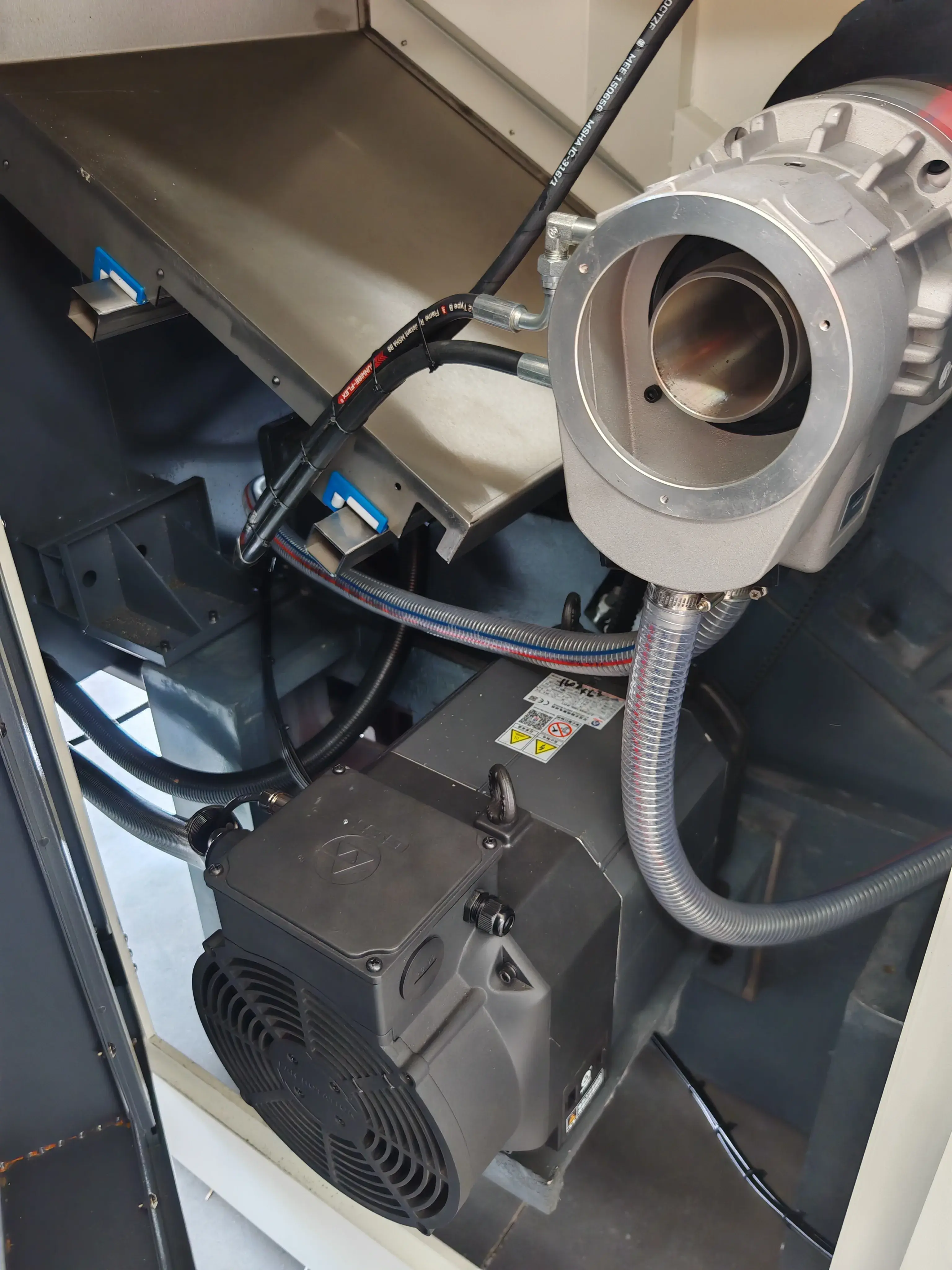

• Мощность главного серводвигателя 15.0 кВт
• Главный серводвигатель и серводвигатель оси X / Z
• Линейные направляющие качения от Taiwan

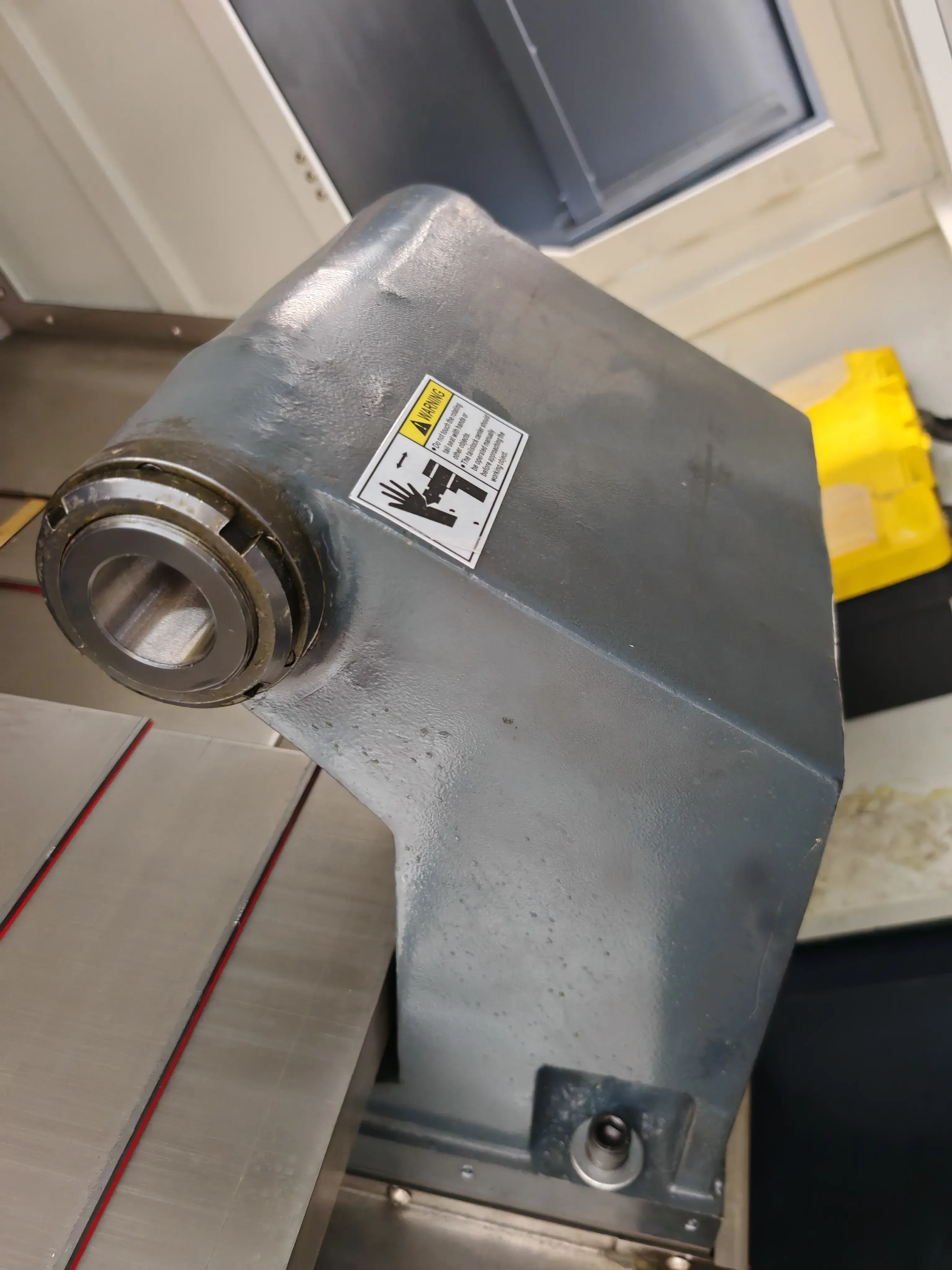

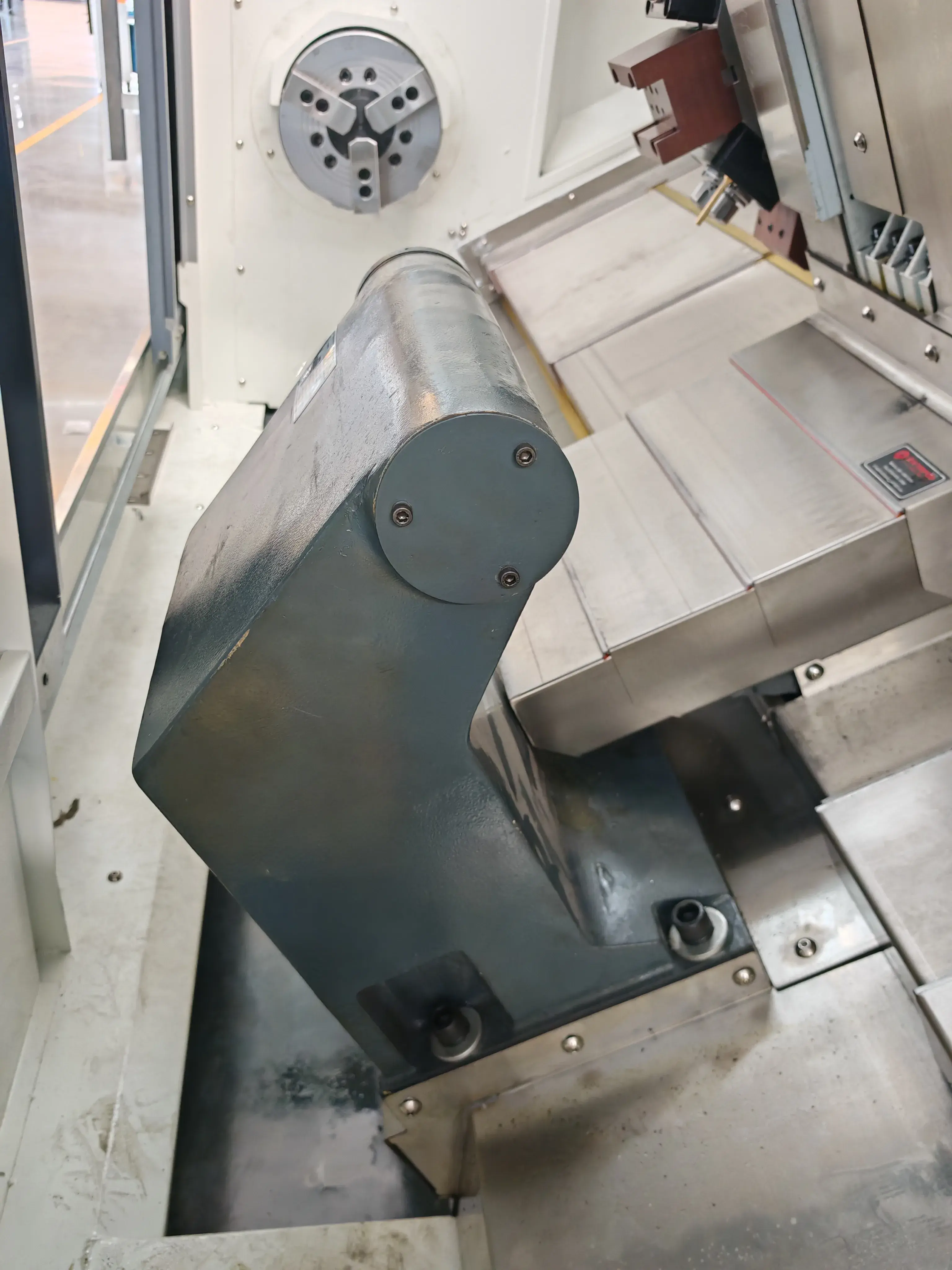

• Гидравлическая задняя бабка
• Система охлаждения (СОЖ)

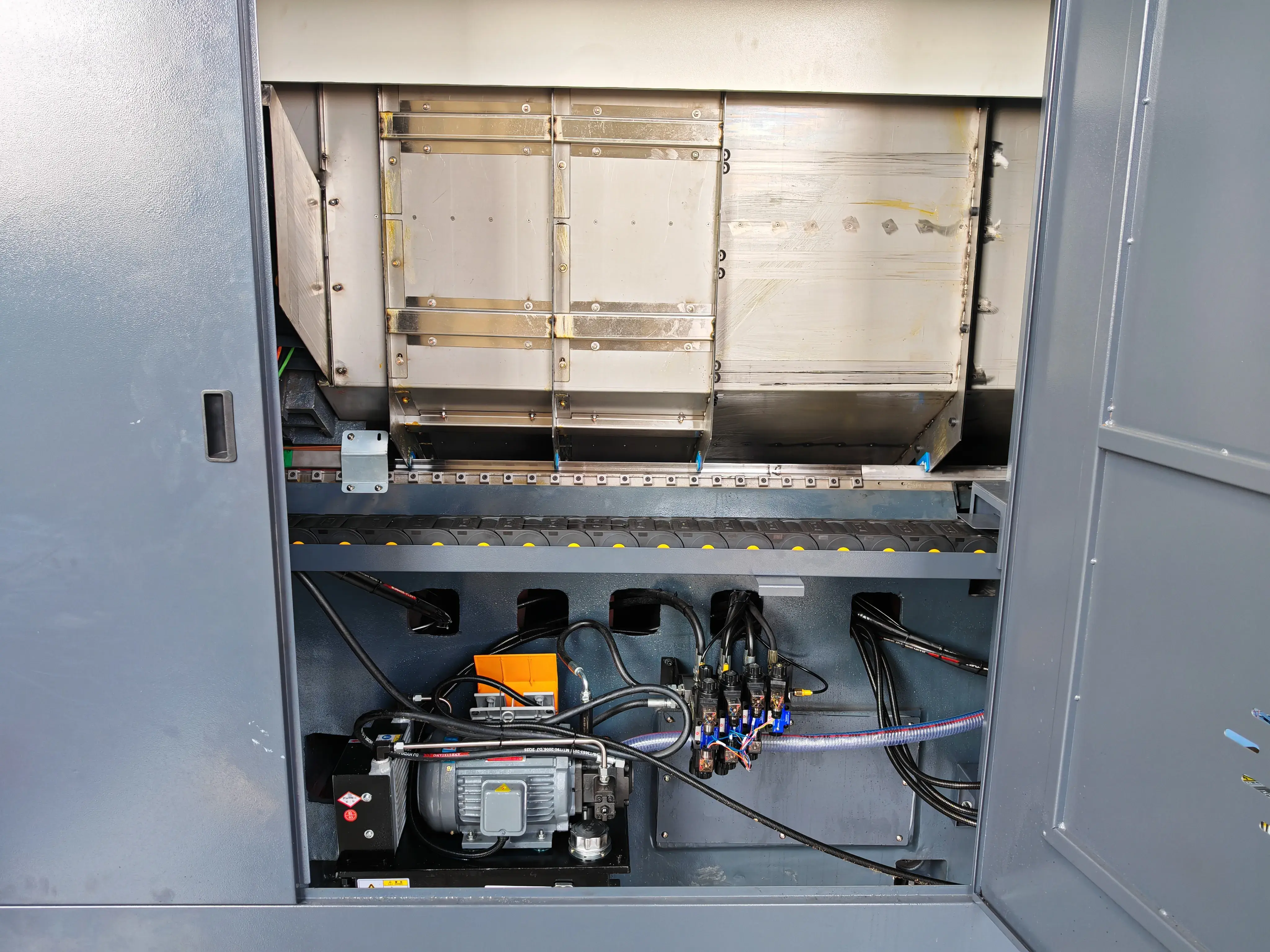

• Автоматическая система смазки ШВП и направляющих
• Подшипники приводного вала X / Z и шпиндельный узел фирмы HRB
• LED освещение рабочей зоны.
• Кнопка аварийной остановки.

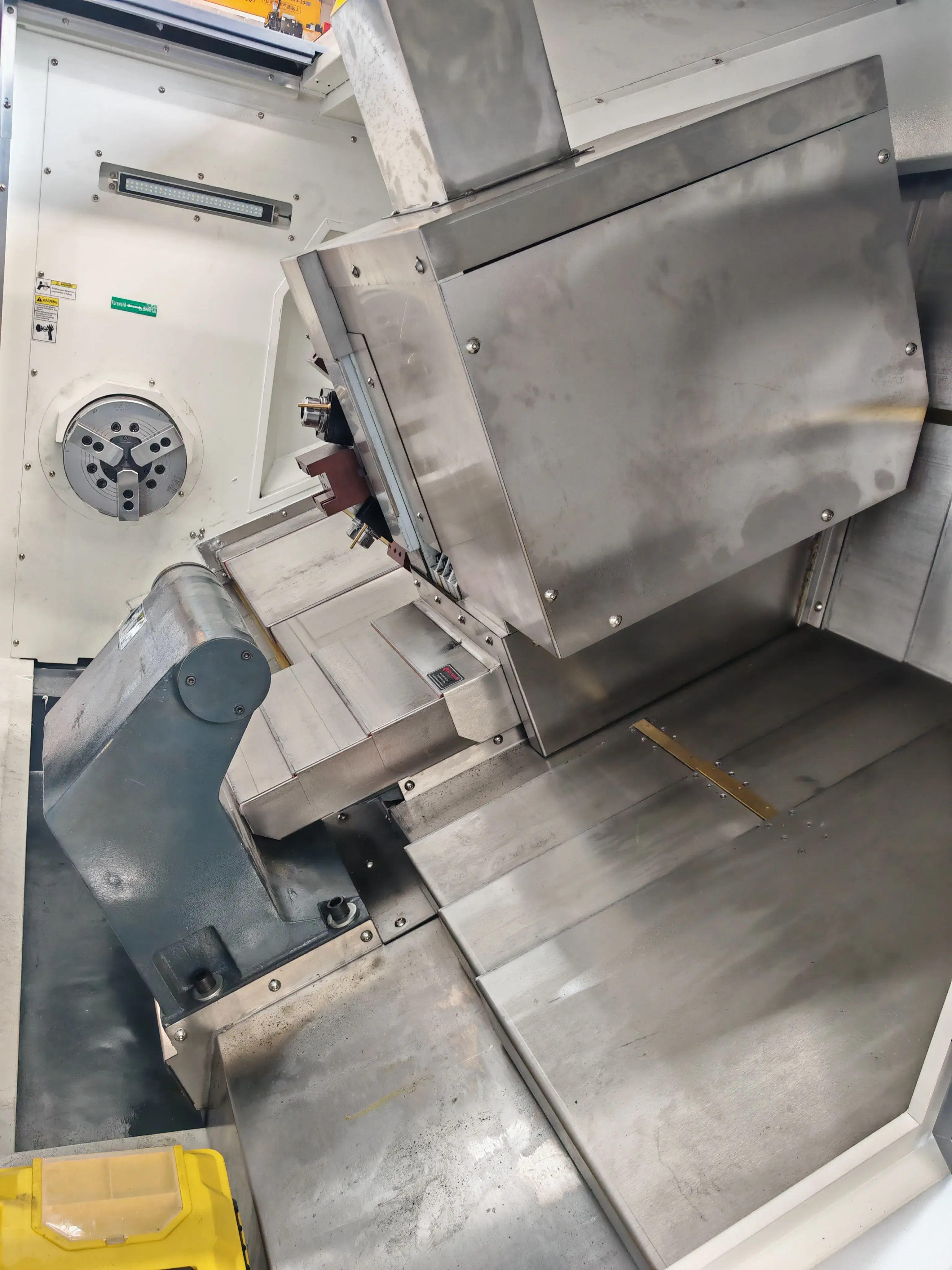

• Зона обработки оснащена защитными кожухами.
• Комплект инструментов.
• Инструкция по эксплуатации на русском языке.
•

Расширенная комплектация может включать:

• Стойку ЧПУ: Siemens 828D на русском языке
• Стойка ЧПУ: Fanuc OI-TF plus
• Гидравлический полый 3-х кулачковый патрон D=300 мм и гидравлическая станция (скорость шпинделя в таком случае 3500 об/мин)
• Гидравлический полый 3-х кулачковый патрон D=380 мм и гидравлическая станция (скорость шпинделя в таком случае 2500 об/мин)
• 12-позионная фрезерная револьверная головка (25х25) с возможностью установки приводных инструментов
• Приводный блок инстурмента 0° (фронтальный)
• Приводный блок инстурмента 90° (радиальный)
• Cерводвигатель 18,5 кВт
• Функция индексации шпинделя (ось С)
• Сепаратор СОЖ от масла
• Задняя бабка с сервоприводом (включая двигатель, роликовый винт, привод GSK), програмируется со стойки ЧПУ
• Задняя бабка с сервоприводом (включая двигатель, роликовый винт, привод Siemens или Fanuc), програмируется со стойки ЧПУ
• Неподвижный центр (КМ5)
• Вращающийся центр (КМ5)
• Конвейер для сбора стружки
• Улавливатель деталей
• Устройство для автоматической подачи (гидравлический барфидер)
• Устройство для автоматической подачи (барфидер BS-65)
• Разъём для подключения барфидера BS-65
• Высокоточная система для привязки инструмента HPMA Renishaw - проводной контактный датчик типа «Рука»
• Конус шпниделя А2-11, скорость шпинделя 2500 об/мин при D=300 или 380 мм
